如何將測量遠場源導入CST - MVG儀器測量數據轉換ffs

為了將測量的 MVG （https://www.mvg-world.com/zh）遠場數據導入 CST 作為激勵的等效源，我們需要另外提供的工具將此類文件轉換為 CST 遠場格式。pdf和轉換工具請前往官網，登錄搜索QA00000068162下載：

https://support.3ds.com/knowledge-base/?q=QA00000068162

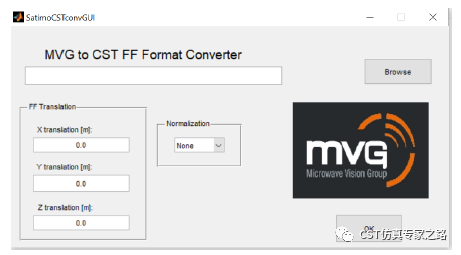

第 1 步：運行應用程序：“MVGtoCSTFFConverter_v1_0_10_x64bit.exe”。

第 2 步：使用“瀏覽”按鈕加載要轉換的 TRX 文件。

第 3 步：選擇歸一化類型（none或gain）。使用歸一化“none”轉換的文件將在 CST Microwave Studio 中作為“方向性”。使用標準化“Gain”轉換的文件將在 CST 中作為“增益”導入。

第 4 步：FF 轉換：可以應用對測量數據的相位參考的修改。平移以笛卡爾坐標定義，單位為米。

第五步：點擊“確定”生成CST格式文件（*.FFS）。

步驟 6：轉換后的文件將保存到原始文件的相同路徑。
