CST如何計算天線fidelity保真度

天線保真度（fidelity）是指輻射信號和輸入信號的相似程度，用最大歸一化值表示[-1，1]。單獨天線的保真度用端口激勵信號和空間探針接收信號計算；雙天線的保真度可用接收天線端口信號和發射天線的激勵信號計算。所以在一定空間角度范圍內，歸一化后的fidelity值在0.9以上是比較好的天線。

舉個例子，同樣是寬帶天線，Viviald的保真度就比螺旋天線或者對數周期天線要好，因?yàn)榍罢叩南辔恢行谋容^一致，對于時域天線高保真度也是一個重要的指標。

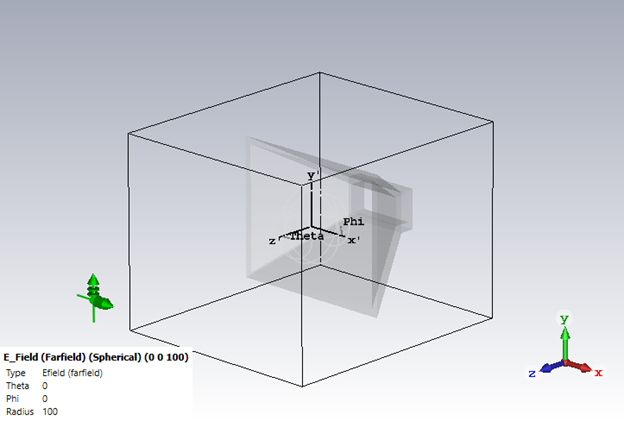

下面介紹一下如何進行保真度的計算。這里我們用CST宏自帶喇叭天線為例。首先定義遠場E-probe,然后進行正常的天線仿真。之后的保真度計算也是這個probe位置在某一個時刻最好地還原激勵信號。

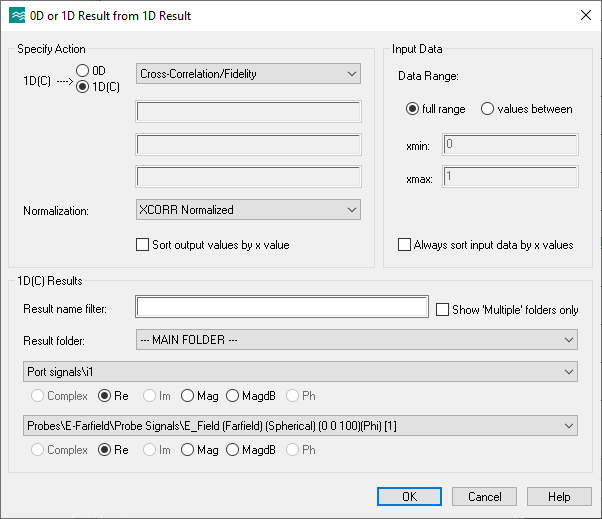

用后處理0Dor 1D Result from 1D Result, 選擇1D(C) 復數結果，然后Cross-Correlation/Fidelity選項，歸一化用XCORRNormalized，也就是cross-correlation互相關計算加歸一化。兩個對比時域信號選擇激勵信號i1,和探針信號。

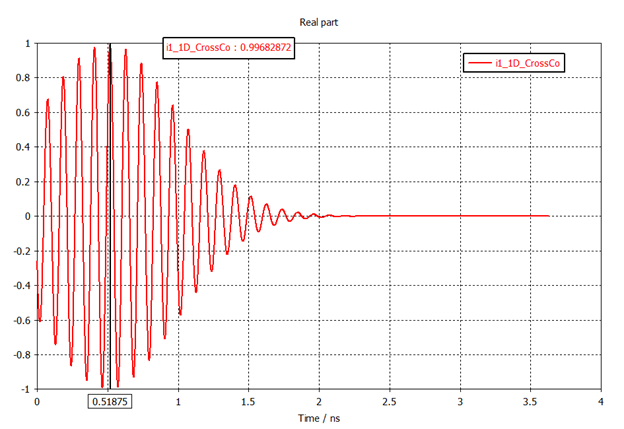

然后運行后處理便得到互相關曲線，其中最大值便是保真度，圖中為0.9968。最大值發生在0.518ns左右，意味著傳播時間也為0.518ns。這里也推薦用同樣后處理模板提取最大值，尤其是多個空間位置的參數掃描時。

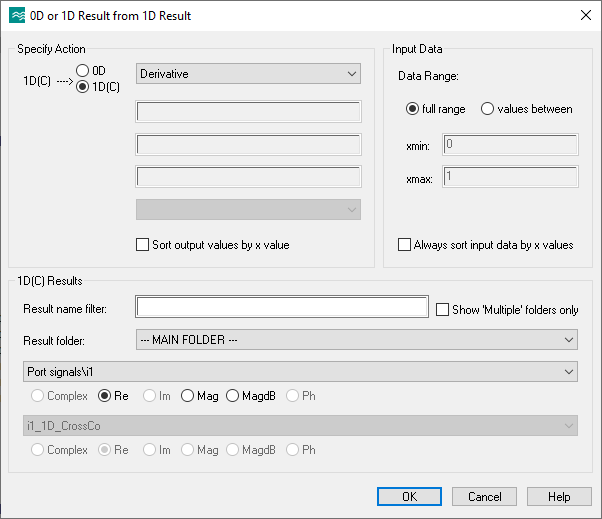

另外，計算保真度時也常用信號的導數，也可以用后處理的Derivative計算出信號的導數，然后用同樣后處理算保真度。

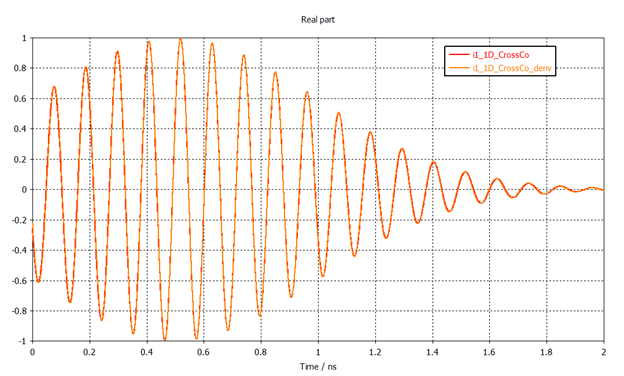

這里結果顯示，兩個信號算互相關性和用這兩個信號的導數算互相關性是一樣的。

其實該后處理使用的就是VBA語句(詳見幫助文檔）

CalculateCROSSCOR ( Result1D a, Result1D b, Result1D corr, bool bNorm )

前兩個參數為波形輸入，第三個參數為互相關數列輸出（注意輸出采樣有變），最后選擇是否用歸一化。

不歸一化：

歸一化：
