如何在CST里仿真三端子電容

來源：CST仿真專家之路更新時間：2024-06-26 閱讀：

本期解釋PCB工作室一個高頻問題，如何設置三端子電容。三端子電容由于其低ESL，結構緊湊等特點在一些追求性能的PCB中得到了大量應用。在用CST的PCBS評估PCB中，如何設置三端子電容來模擬電路板的性能，首先就要對三端子電容進行進行模型的設置，其實CST一直就具備這個功能。

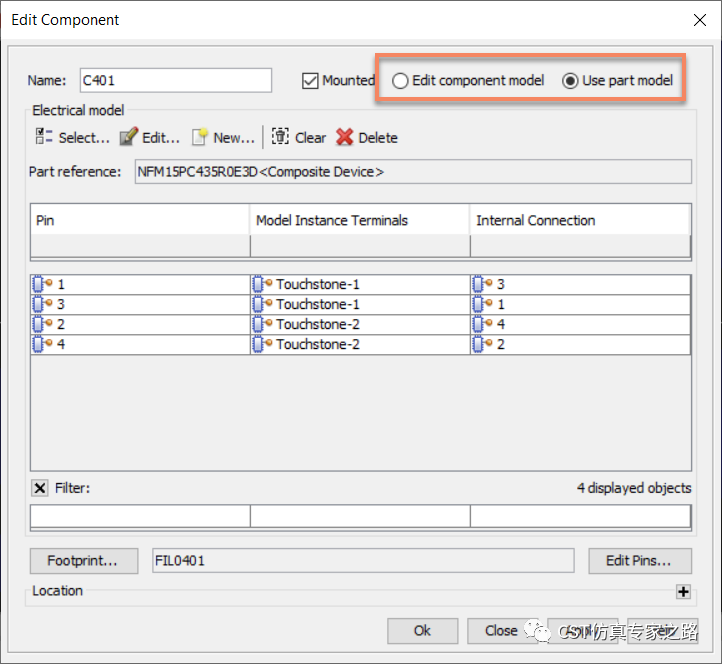

CST的PCBS對PCB進行模型的流程中需要對器件進行模型設定，用戶可以選擇對同一類封裝進行統一設定，也可以對個別器件單獨設置。如下圖所示：

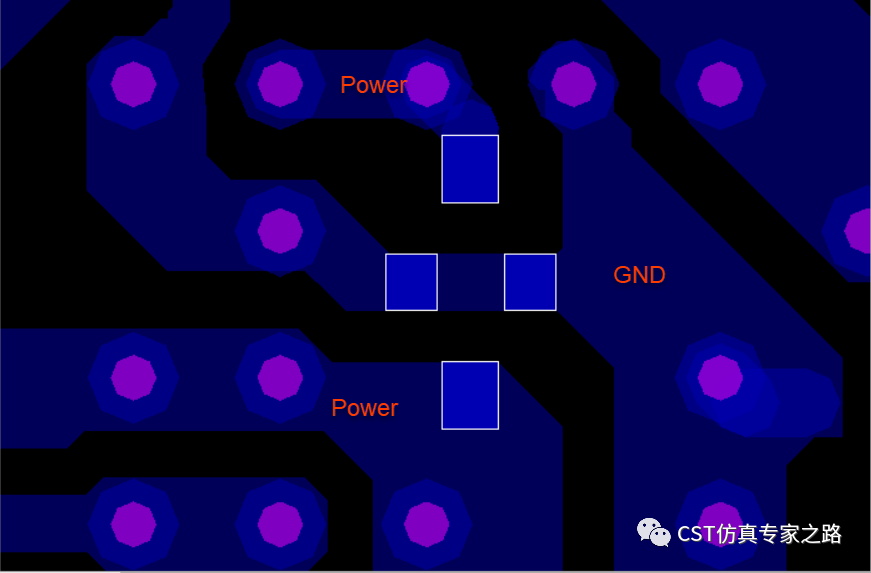

我們以單獨一個器件需要設置三端子電容為例，首先打開下圖中的C401,由于是一個三端子電容通常有四個pin：

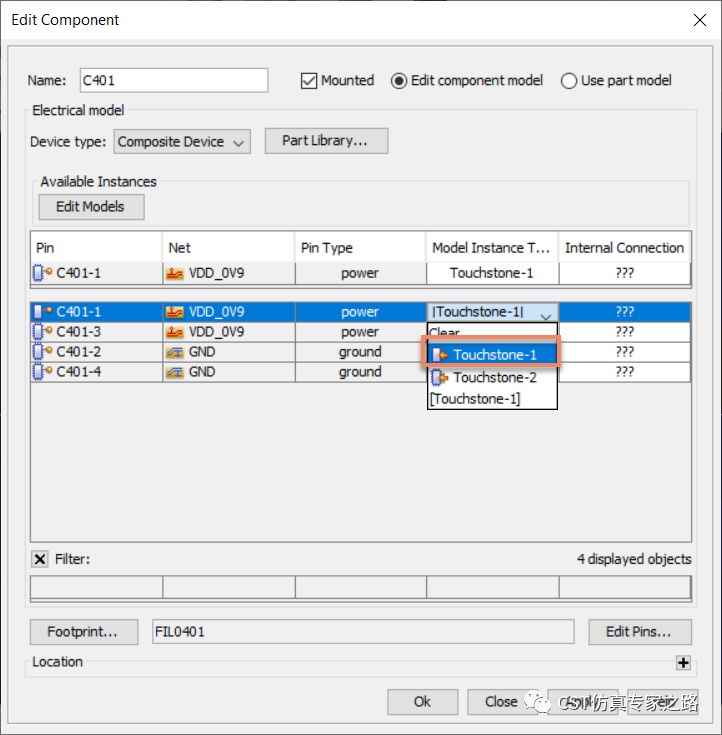

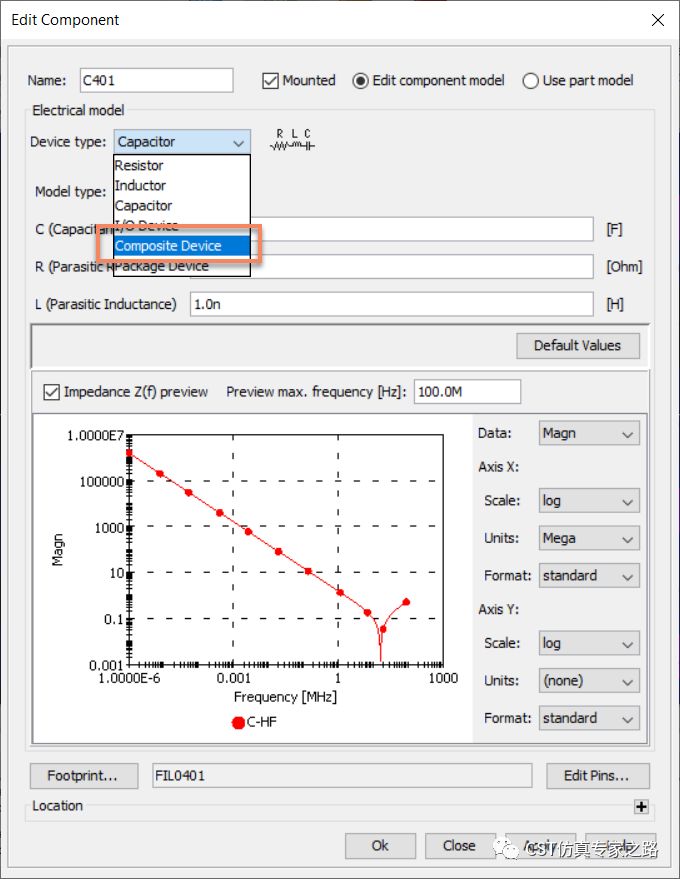

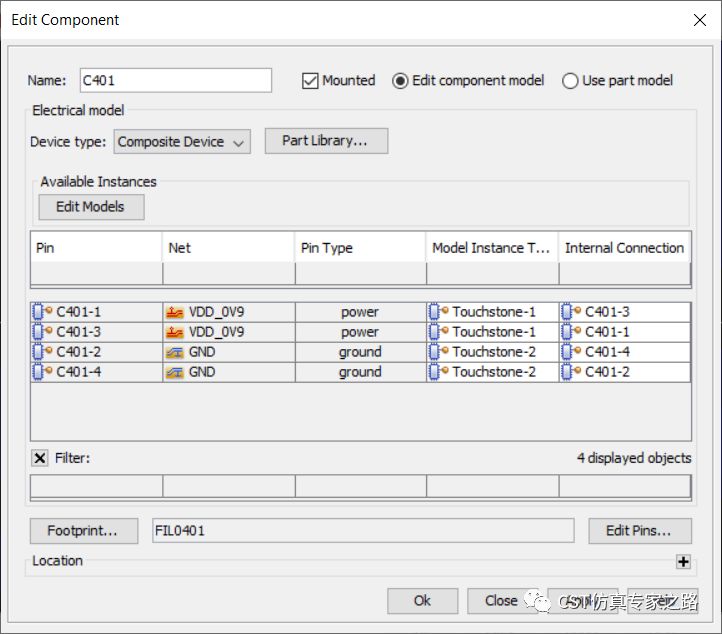

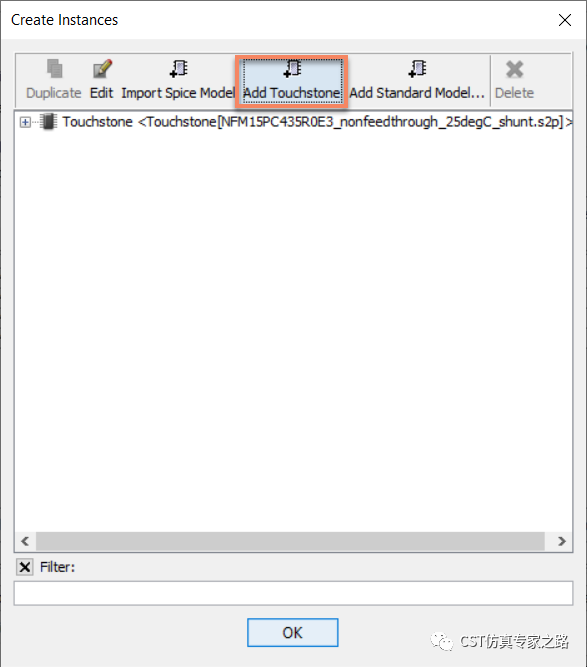

如果不用Part model（封裝模型），就點擊Edit component model。（上圖中的結果其實已經設置完了三端子電容。）點擊Composite Device，注意這是最關鍵的一步，由于是四個pin的三端子電容，所以這里需要用這個Device type。
