CST中，如何實現S-parameter隨其他參數變化的1D曲線

本期的FAQ更新一個非常高頻的問題，如何實現S-parameter隨其他參數變化的1D曲線。有的時候也不一定是S參數，可能是用戶關心的阻抗結果，也可能是VSWR等。

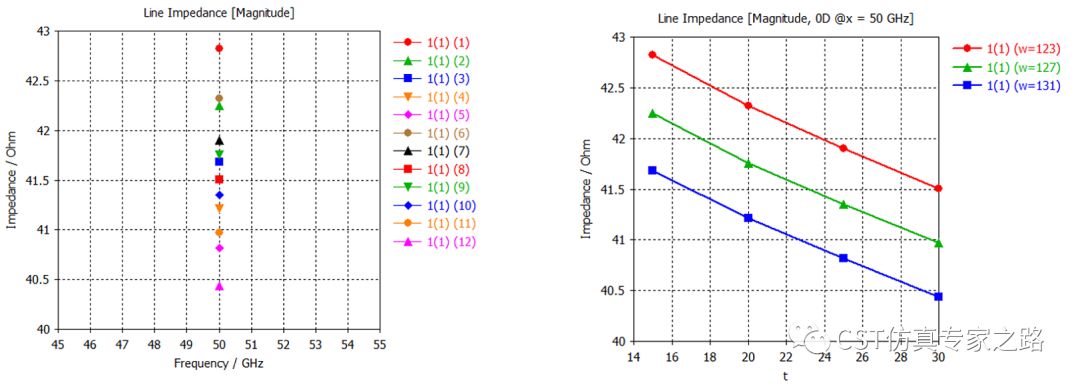

在老版本的時候，CST有個后處理的宏可以很容易的將某一頻點下的0D轉換成1D結果，如下面左圖轉換成右圖的形式。

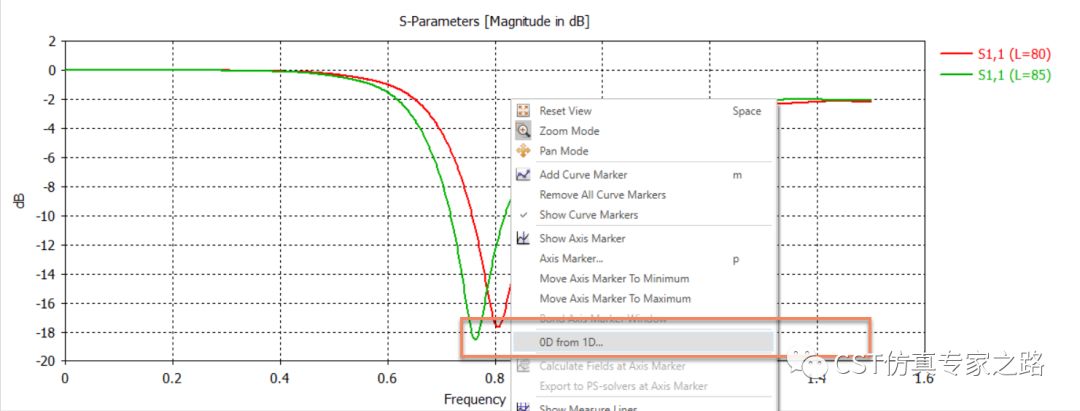

如果沒有了這個宏，則需要在后處理（post-processing）里進行一系列的操作（用 general中的y give x）才可以實現。其實在CST2019里實現這個功能更容易了，只要右鍵選擇0Dfrom1D就可以實現。

FSS的例子

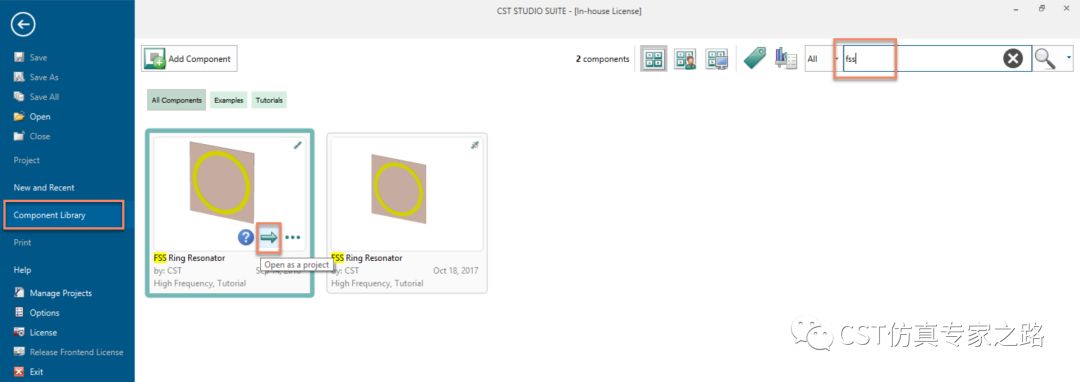

關于這個功能，我們以CST自帶的簡單的FSS來舉例說明，首先打開軟件Compoents library下搜索到自帶的FSS Ring例子，如下圖所示。

Compoents library下可以搜到大量的案例模型，這里就是個FSS的金屬環的例子。

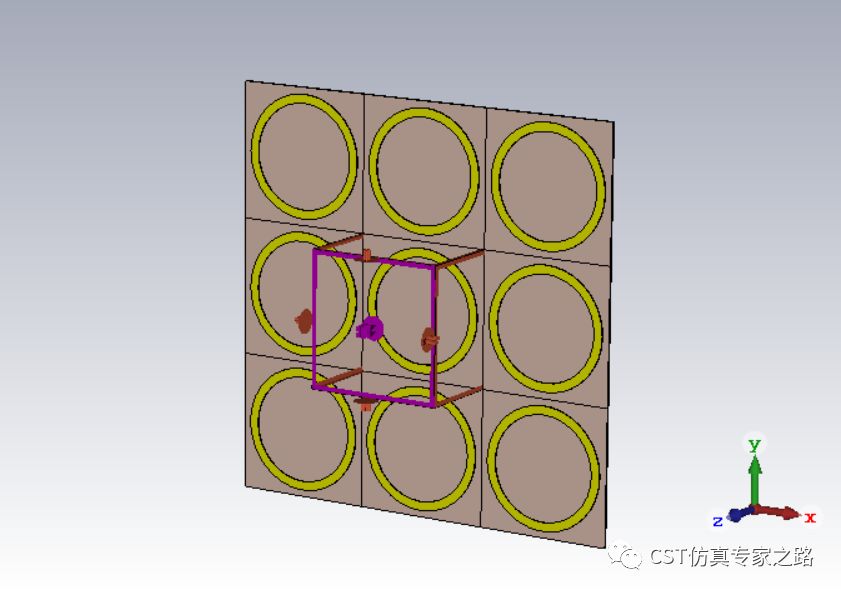

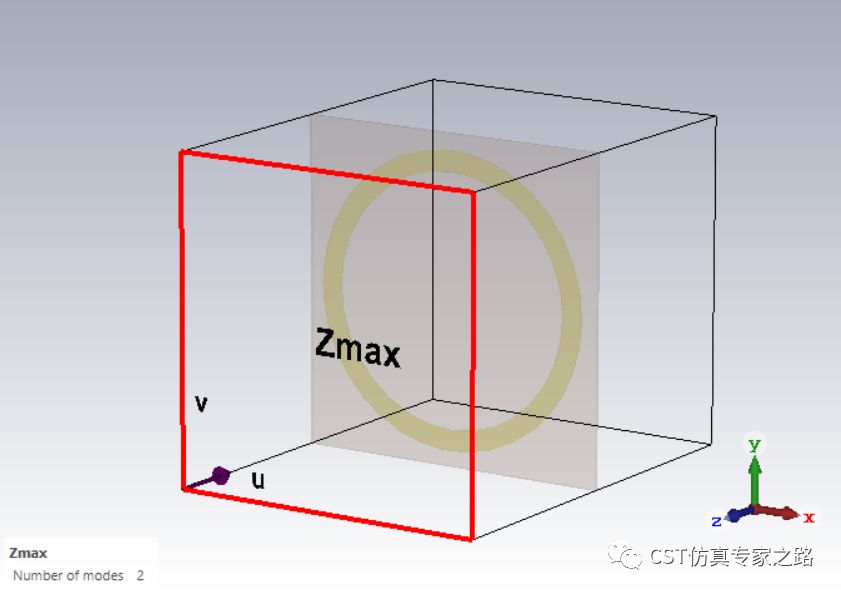

模型如上圖所示，是一個周期結構的金屬環，打開軟件的邊界條件可以看到，這里用的是頻域求解器的Unitcell邊界，如下圖所示：

以默認的參數金屬環外徑3.5，內徑3的情況下得到的透波隨頻率變換的曲線SZmin(1),Zmax(1)如下圖所示：很明顯在14.79GHz有一個阻帶頻點。

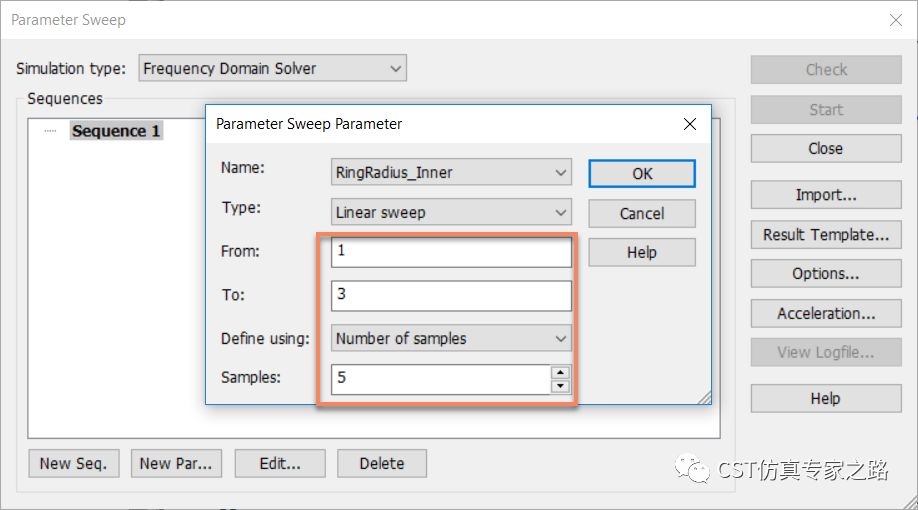

我們改變一下內徑從3改到1進行一系列的參數掃描得到結果如下：

我們得到的參數掃描的結果如下圖所示：

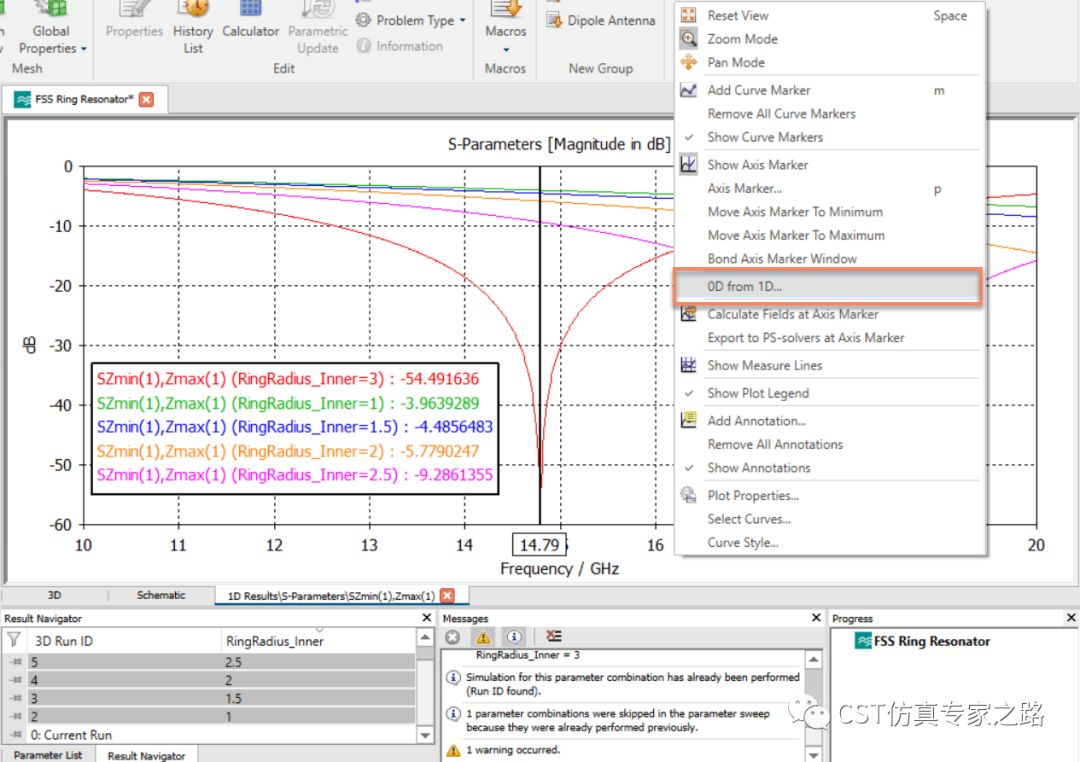

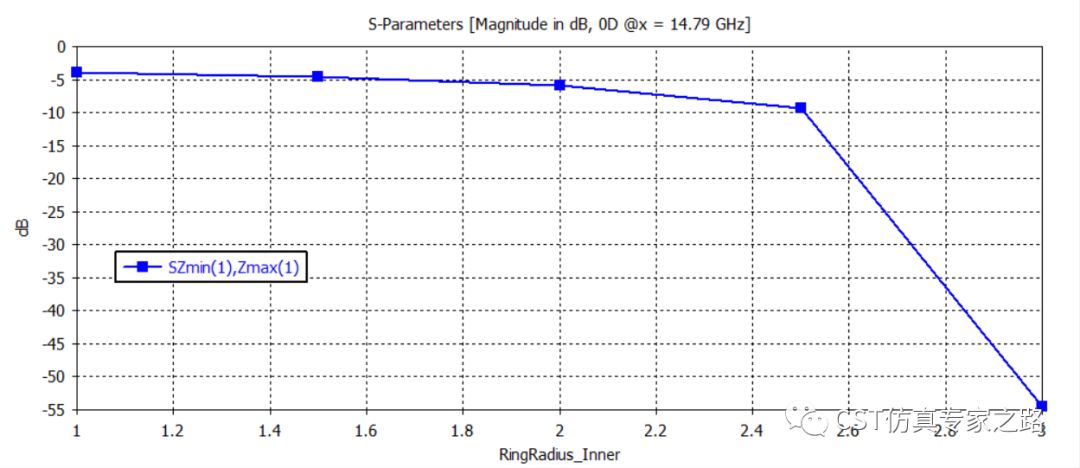

當我們想得到一個在14.79GHz下不同金屬環內徑參數的透波比的情況，我們只需要如文章開頭的方法，右鍵選擇0D from 1D，并選擇頻點為14.79，就可以得到隨內徑變化的1D result的結果了。

當然如果你要恢復原來的顯示，只需要右鍵選擇0D from 1D，并將Enable的勾去掉即可。

小結

本文簡單介紹了CST2019的一個小功能，以及Compoents library找例子的方法。如果覺得有點點用，歡迎轉發關注，點，提高作者積極性。視讀者反饋，后續可能會寫如何用CST仿真帶隙圖等教程。
