CST入門08-TOOLS工具欄(1)-布爾操作等

這期介紹CST的TOOLS工具欄內布爾操作等相關菜單。

基本的方、圓、柱形通過布爾操作可以構建出很復雜的實體。所以布爾操作在建模步驟中是非常重要的。

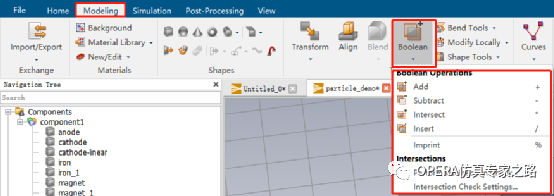

布爾操作的基本邏輯是：先選中第一個對象，然后在菜單選擇采取何種布爾操作，然后根據提示選擇另外的對象。

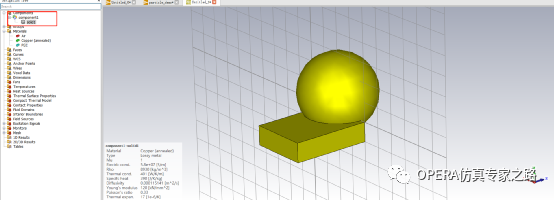

舉例，由一個圓和方組成的基本模型，有相互干涉的區域，暫時還是相互獨立的component：

這是布爾操作ADD（快捷鍵“+”）加操作后的效果：

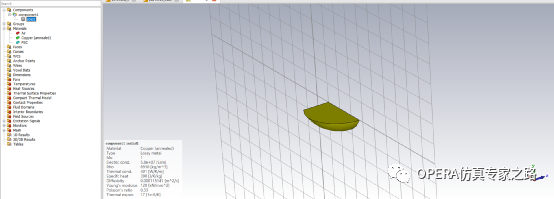

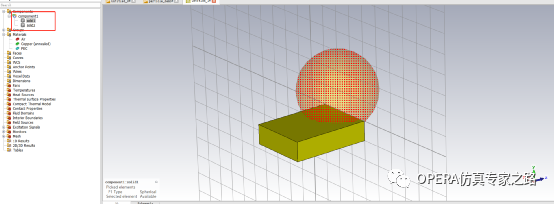

Subtract（快捷鍵“-”）減操作：后選的對象會被當做輔助體刪掉，這里先選的是方：

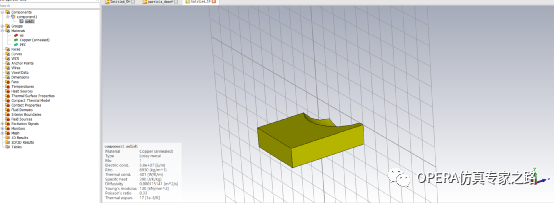

Intersect（快捷鍵“*”）交操作，只留下相交部分：

Insert（快捷鍵“/”）插入操作，我更習慣稱之為TRIM操作（OPERA中用的就是TRIM），可以有兩種理解：1兩者相交部位以第二個選中的對象為主，2一對象減二對象依然保留二對象的含義。

接下來讓我們看下倒角，倒角需要選中線，在這之前先要看下CST內的幾種鼠標手勢來看如何選中線。

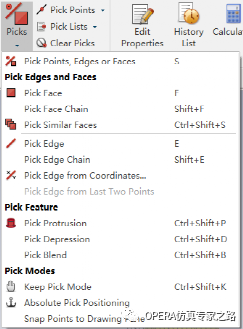

最常用的是快捷鍵“S”可以選中點、線、面。快捷鍵“D”取消全部選中。

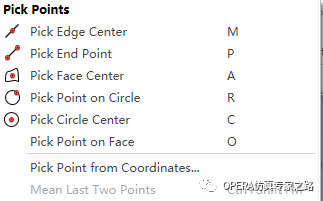

如下選中做羅列即可，比較直白易懂，以下是選中一些特征點菜單：

以下是選中的點線面的信息:

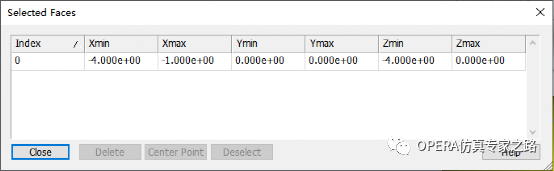

如面的信息：

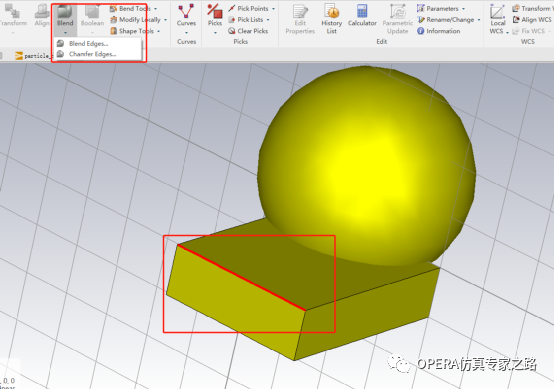

鼠標手勢的內容基本就這些。接下來就是用edge選中模型邊界線后的倒角功能了。

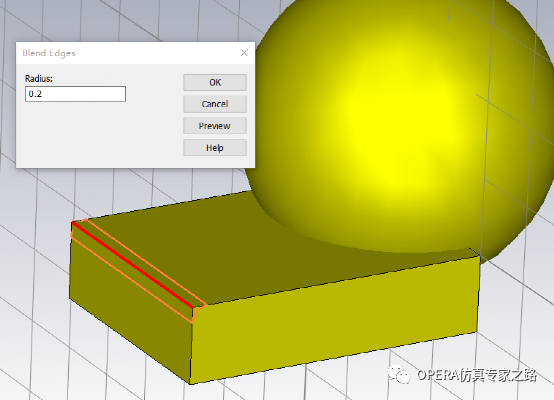

直接設置倒角的參數即可，Blend是倒圓角，輸入倒角半徑。

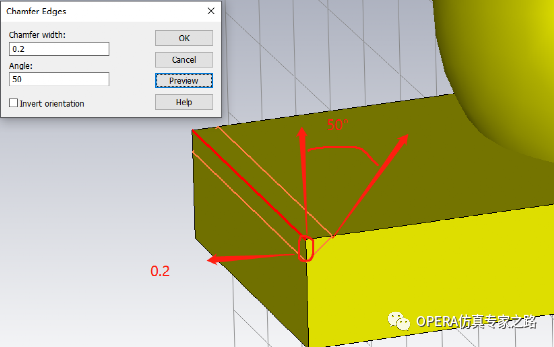

選擇chamfer則為倒直角，輸入的參數如圖所示：

Invert orientation打勾則代表反切角。

抽殼功能：

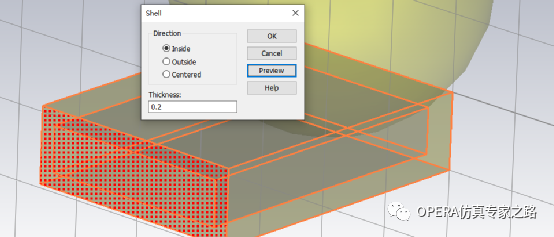

分為向內，向外，中心開始抽殼：

若輸入厚度為0則說明直接保留sheet面。
