CST工作室套裝2017簡介04 - 易用性
這一篇就接著介紹CST工作室套裝2017，上兩期講到仿真的三個核心概念：精度、速度、易用性中的精度和速度部分。這一期，我們著重展開介紹下仿真的另一個核心概念——易用性。
用戶友好界面

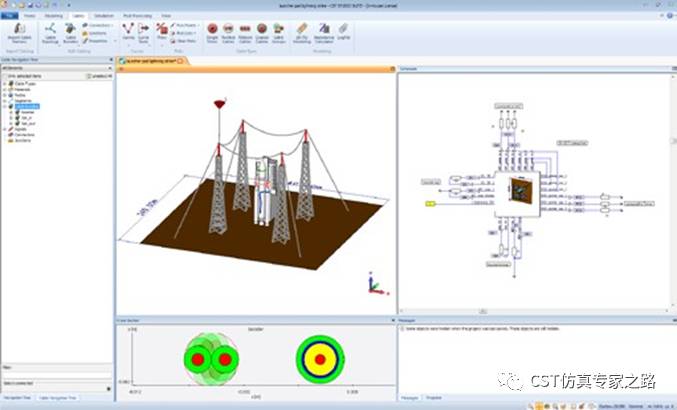

GUI：用戶界面幫助簡化模型的設置與仿真，例如這個雷擊仿真。
由于CST工作室套裝提供了如此眾多的功能，因此在需要的時候能找到恰當?shù)墓ぞ咧陵P(guān)重要。為幫助用戶順利完成仿真流程，CST工作室套裝提供按用戶需求設置仿真環境的功能，包括建模、仿真和后處理整個工作流，并為流程每一步自動顯示合適的選項。
圖形用戶界面使用選項卡功能區為設計流程的每一步呈現最相關的工具，而且它能根據應用自動完成配置。用戶界面通用于CST工作室套裝內的所有模塊，為仿真工作流的各個步驟提供統一的環境。
CST工作室套裝中的工程向?qū)ё層脩裟軌驗榉抡孑p松地設置和配置工作空間，針對問題自動選擇合適的單位、邊界條件和求解器設置。設計的重復性意味著工程師常常發現他們反復運行同一類仿真，針對這一問題，可以使用向?qū)Т鎯?chǔ)和加載用戶對某一問題的最佳解決方法的經驗定制的配置，從而實現更加個性化的工作流。
CAD和EDA導入
多種類型的導入/導出轉接口，使得CST能與CAD工具輕松地交換幾何數據，導入的結構可修改、可參數化，進一步地可用于優化和設計研究。SOLIDWORKS(R)和PTCCreoTM (Pro/E)提供的模型能以完全參數化的格式導入，進一步提高了工作流的集成度。
入和導出結構信息的能力是將仿真嵌入設計工作流的基礎。從EDA工具導入特別容易產生小間隙和小邊緣結構，導致不必要地增大仿真模型的復雜度。為解決這些間隙和邊緣結構問題，CST工作室套裝內置了強大的結構清理程序和自動修復功能。這些功能與高可靠的網格劃分器結合使用，使得CST對于即便品質非常差的CAD數據也能開展高效的仿真。

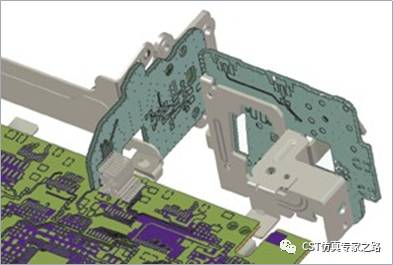

導入的數據：導入的攝錄機模型的詳情，完整的設備經建模、仿真和后續優化后，符合FCC- B類要求
支持的格式包括
CAD
ACISSAT
STEP
STL
OBJ
NASTRAN
IGES
PTCCreoTM(Pro/E)
AutodeskInventor(R)
CATIA(R)v4andv5
SOLIDWORKSandSolidEdge
Parasolid
SiemensNXTM
三維生物體數據(Biologicalvoxeldata)
EDA
ODB++
IPC-2581
ZukenCR5000/CR8000
GDSII
SPICE
Touchstone
單層和多層Gerber
Mentor Graphics Expedition
Mentor Graphics Board Station
Mentor Graphics HyperLynx
Cadence Allegro PCB Designer
Cadence Allegro Package Designer
CadenceSiPDigitalLayout
Agilent ADS
AWR Microwave Office
Synopsis HSpice,Saber
Sonnet
Harness DescriptionList
工作流集成
CST始終專注于三維電磁仿真軟件的研發，同時提供與其它業界領先廠商工具的直接的、簡單易用的接口，進一步整合了所有可用的專業技術知識，持續為用戶提供領先的設計工具和方法途徑。
面向各種EDA工具和RF電路/系統仿真器的專業接口讓不同環境下的功能得到統一并被充分運用。強大的基于VBA、兼容OLE的宏語言能實現與MATLAB(R)或MSExcel(R)等程序的直接通信。此外，CST工作室套裝還能通過聯合仿真提取芯片-封裝-PCB內各通道的HSPICE模型，然后傳遞給Synopsis(R)HSPICE(R)開展仿真與分析。
CST工作室套裝是更廣闊生態系統的一個重要組成部分，為許多其他仿真和設計工具提供了鏈接接口。眾多工作流都得到專業軟件工具的有效補充，例如用于天線分析的AntennaMagus(R)、用于匹配電路優化的OptenniLabTM、用于RF擊穿分析的SPARK3D、用于波導組件綜合的FEST3D和用于宏建模的IdEM。這些產品能將接口內嵌到CST工作室套裝界面內，并通過CST渠道進行銷售與支持。

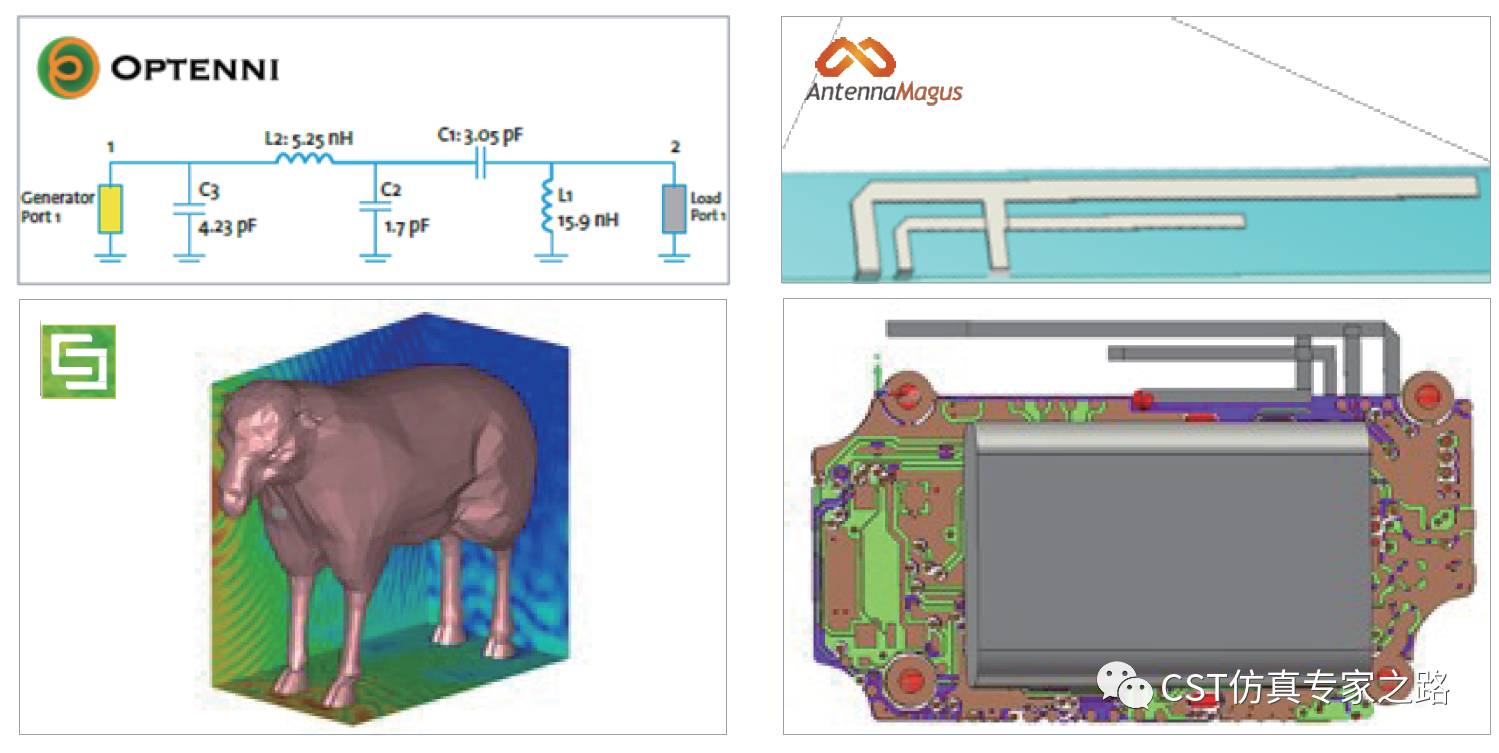

在設計這個GSM綿羊追蹤裝置（右下）時，Antenna Magus用于設計PIFA天線（右上），Optenni Lab用于綜合匹配電路（左上），CST工作室套裝用于計算該裝置裝配在綿羊身上時的整體性能（左下）。
這期主要介紹了CST在仿真易用性的特長。用過的朋友都知道CST的建模、操作性在仿真軟件里是最易上手和學習的，能節省大量模型的預處理時間。將之和速度精度相配合，能大大提高設計研發效率，成為工程師朋友行走江湖的利器。下期開始繼續為大家介紹一些CST在各個領域的成功案例。
