CST微波工作室的激勵信號

    如果信號庫中的信號都不能符合仿真要求，您還可以自己定義需要的激勵信號。

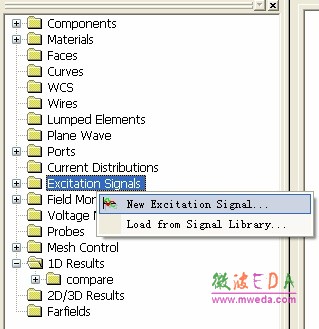

    完成結構建模，并設置好仿真頻率等仿真參數后，在導航樹的 Excitation Signals 上點擊右鍵選擇右鍵菜單中的 New Excitation Signal......

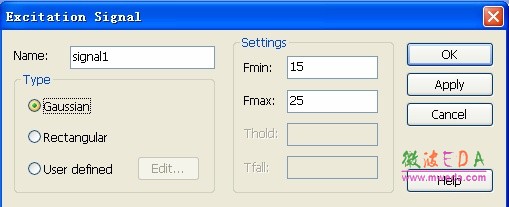

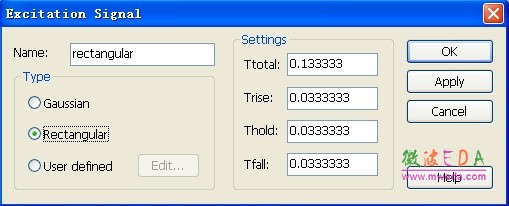

在打開的Excitation Signal 對話框中選擇Gaussian 選項即可通過設定頻率范圍Fmin 和 Fmx 來定義高斯脈沖信 號，選擇Rectangular 選項即可通過指定信號的上升（Trise）、下降（Tfall）、保持（Thold）以及總激勵時間 （Ttotal）來定義矩形脈沖信號，并可以在Name 欄中為定義的激勵信號指定一個您喜歡的名字，這里我們定義一個矩形脈沖，并將名字命名為rectangular。

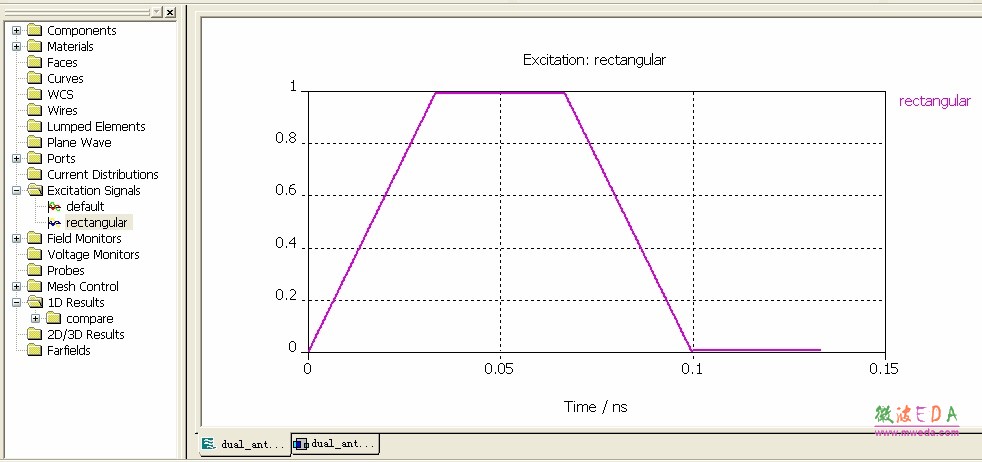

    完成激勵信號的設置后，點擊OK 按鈕關閉對話框，即可在導航樹中打開 Excitation Signals 文件夾，選擇 rectangular選項查看添加的激勵信號。

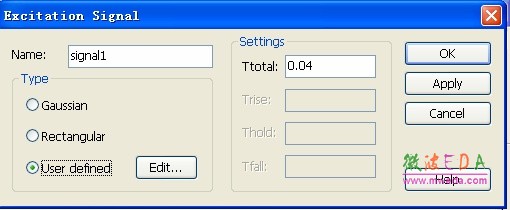

    選擇 User defined選項，將激活 Edit.....。點擊該按鈕即進入VBA編輯器。

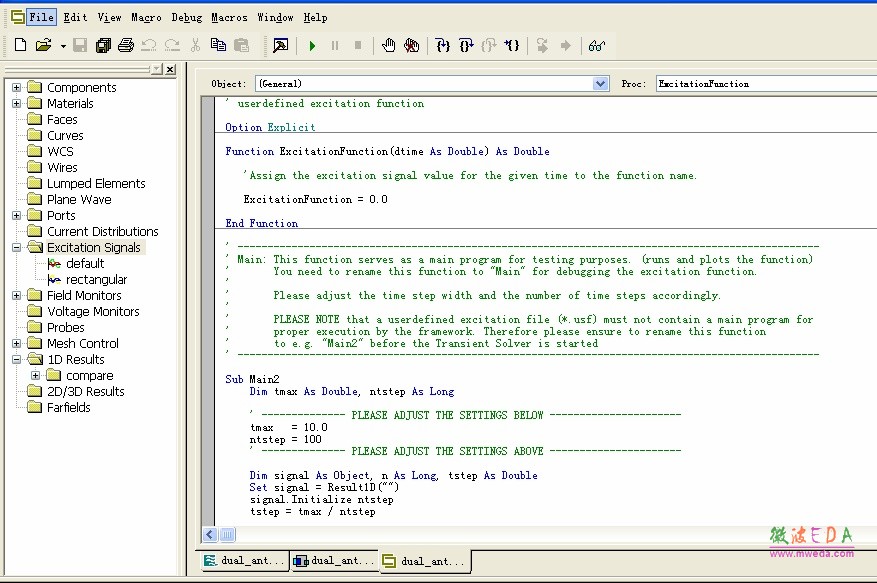

    在打開的VBA 編輯器中您可以利用相應的 VBA命令來定義需要的激勵信號。

    系統已經幫您定義好激勵函數Function ExcitationFunction(dtime As Double) As Double 您可以在該激勵函數中利用VBA命令定義需要的激勵信號。例如，我們在這里定義一個0 到2π 的正弦函數。
