CST微波工作室查看VSWR結果

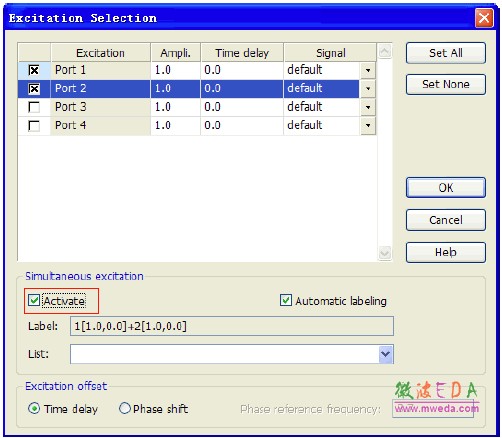

     2) 在彈出的 Excitation Selection窗口中，設置為 Port 1和 Port 2同時激勵，并點擊 activate。

   3) 您可以點擊Phase shift，設置一定的相移。如圖所示，激活Phase shift 后，我們?cè)赑ort 2 處設置了90 度的相移，并設置Port 1 的幅度為2 倍。圖示Label框中 1[2.0,0.0]+2[1.0,90],[3.7]指代意義為：在 Port 1 處以2 倍幅 度，0 度相移（3.7GHz）的激勵信號；在Port 2 處以1 倍幅度，90 度相移（3.7GHz）的激勵信號同時激勵。 其中1[2.0,0.0]意義為端口編號[幅度倍數，相移]。

    4) 設置完成后，點擊 OK，然后運行時域求解器進行仿真求解。

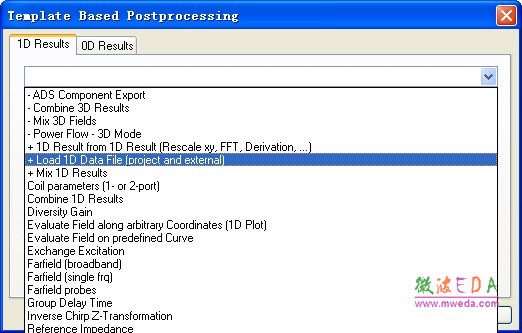

    5) 求解完成后，打開后處理模板，選擇1D Results，在下拉菜單中選擇+Load 1D Data File (project and external)

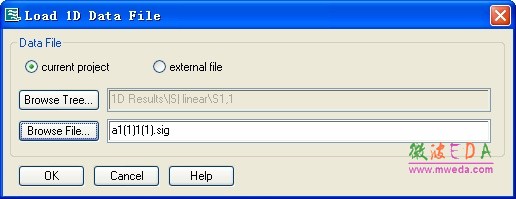

    6) 在打開的 Load 1D Data File中選擇Browse Tree打開瀏覽器。
