CST微波工作室查看VSWR結果

文章來源: CST中國    錄入: mweda.com

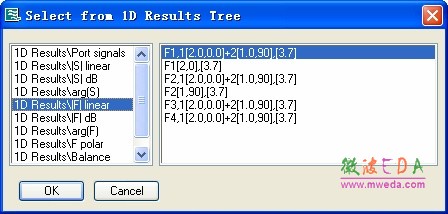

     7) 在打開的瀏覽器中選擇 1D Results |F| linear F1,1[2.0,0.0]+2[1.0,90],[3.7] ,點擊 OK。

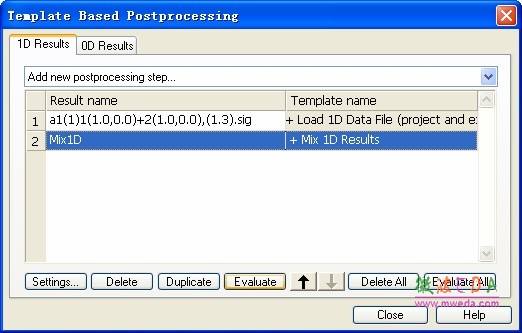

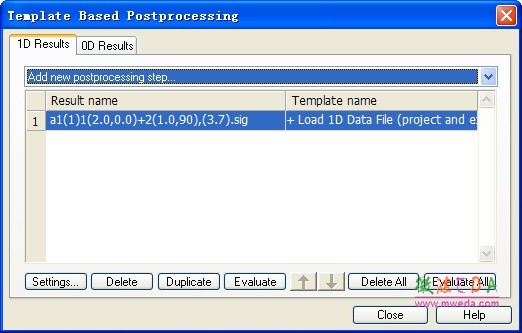

    8) 點擊Evaluate 將數據加載到后處理模板中

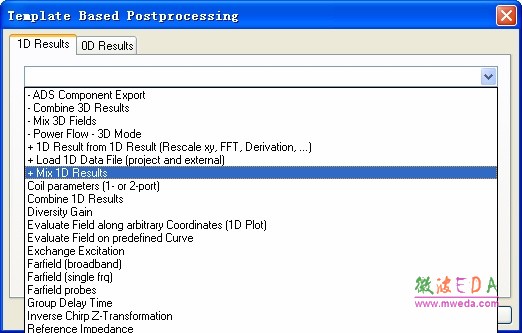

9) 在后處理模板中選擇+Mix 1D Results。

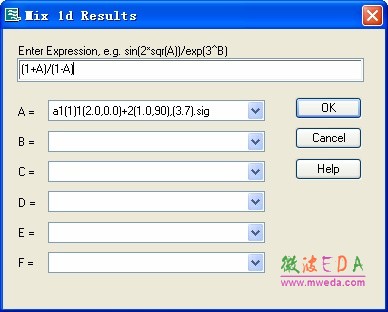

    10) 在打開的 Mix 1d Results對話框中計算 VSWR=(1+A)/(1-A)。

    11) 回到后處理模板中點擊 Evaluate即可獲得需要的 VSWR 結果。
