10.5 HFSS中創建微帶天線模型

文章來源: 本站原創    錄入: mweda.com

    10.5.1 設置默認的長度單位

    設置當前設計在創建模型時使用的默認長度單位為毫米。

    從主菜單欄選擇【Modeler】→【Units】命令,打開如圖 10.6 所示的模型長度單位設置對話框。在該對話框中,Select units 項選擇毫米單位,然后單擊按鈕,退出對話框,完成設置。


圖 10.6 模型長度單位設置對話框

    10.5.2 建模相關選項設置

    從主菜單欄選擇【Tools】→【Options】→【Modeler Options】命令,打開 3D Modeler Options 對話框,單擊對話框 Drawing 選項卡,選中 Drawing 選項卡界面的 Edit properties of new primitive 復選框,如圖 10.7 所示。然后單擊按鈕,退出對話框,完成設置。


圖 10.7 3D Modeler Options 對話框

    10.5.3 創建參考地

    在 z=0 的 xOy 面上創建一個頂點位于(45mm,45mm),大小為90mm*90mm 的矩形面作為參考地,命名為 GND,并為其分配理想導體邊界條件。

     (1)查看工具欄,確認三維模型窗口的當前工作平面為 xOy 面,即工具欄快捷方式處顯示

    (2)從主菜單欄選擇【Draw】→【Rectangle】命令,或者單擊工具欄按鈕,進入創建矩形面模型的狀態。在三維模型窗口的任一位置單擊鼠標左鍵確定一個點;然后在 xy 面上移動鼠標光標,在繪制出一個矩形后單擊鼠標左鍵確定第二個點,此時彈出矩形面屬性”對話框。

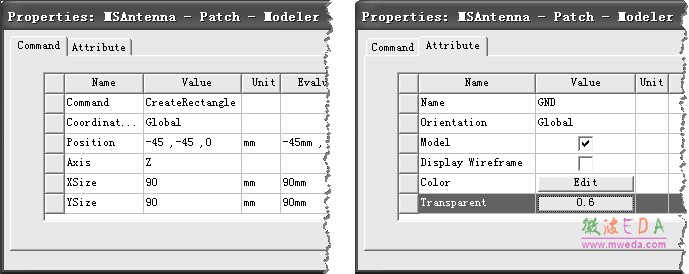

    (3)單擊該對話框的 Command 選項卡,在 Position 項對應的 Value 值處輸入矩形面起始點坐標(45,45,0),在 XSize 項對應的 Value 值處輸入矩形面的長度 90,YSize 項對應 的Value 值輸入矩形面的寬度90;然后單擊對話框的Attribute選項卡,在Name項對應的Value 值處輸入矩形面的名稱 GND,單擊Transparent 項對應的 Value 值按鈕,設置模型透明度為 0.6;如圖 10.8 所示。最后,單擊按鈕結束。


圖 10.8 矩形面屬性對話框

    (4)按下快捷鍵 Crtl+D,適合窗口大小全屏顯示創建的矩形面模型,如圖 10.9 所示。

    (5)在三維模型窗口,單擊選中新建的矩形面模型,選中后的模型會高亮顯示。


圖10.9 創建的 GND

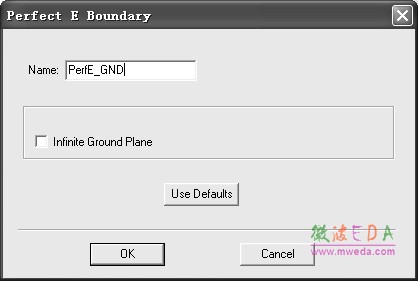

    (6)在三維模型窗口單擊右鍵,從彈出菜單中選擇【Assign Boundary】→【Perfect E】, 打開如圖 10.10 所示的 Perfect E Boundary 對話框,為選中的矩形面 GND 分配理想導體邊界條件。

    (7)在打開的對話框中,Name 項對應的文本框處輸入 PerfE_GND,將理想導體邊界命名為PerfE_GND,然后單擊對話框按鈕結束。此時理想導體邊界條件的名稱 PerfE_GND 會添加到工程樹的 Boundaries 節點下。


圖 10.10 Perfect E Boundary 設置對話框
