10.5 HFSS中創建微帶天線模型

    創建一個圓柱體作為同軸饋線的內芯，圓柱體的半徑為0.5mm，長度為5mm，圓柱體底部圓心坐標為（9.5mm，0，0），材質為理想導體，同軸饋線命名為Feed。

    （1）從主菜單欄選擇【Draw】→【Cylinder】命令，或者單擊工具欄按鈕，進入創建圓柱體模型的狀態。在三維模型窗口的任一位置單擊鼠標左鍵確定一個點；然后在 xy 面上移動鼠標光標，繪制出一個圓形后單擊鼠標左鍵確定第二個點；最后沿著 z 軸方向 移動鼠標光標，繪制出一個圓柱體后單擊鼠標左鍵確定第三個點。此時，彈出圓柱體“屬 性”對話框。

    （2）單擊該對話框的 Command 選項卡，在 Center Position 項對應的 Value 值處輸入圓柱 體的底面圓心坐標（9.5，0，0），在 Radius 項對應的 Value 值處輸入圓柱體的半徑 0.5，在 Height 項對應的 Value 值處輸入圓柱體的高度 5，如圖 10.16（a）所示。

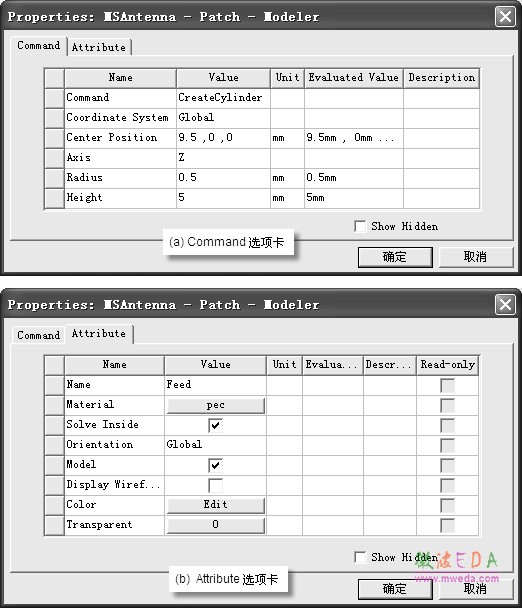

圖 10.16 圓柱體屬性對話框

    （3）單擊對話框的 Attribute 選項卡，在 Name 項對應的 Value 值處輸入圓柱體的名稱Feed；單擊Material 項對應的 Value 值按鈕，設置長方體的材料為pec，如圖 10.16（b）所 示；最后單擊屬性對話框的按鈕，完成設置，退出對話框。創建后的模型如圖10.17 所示。

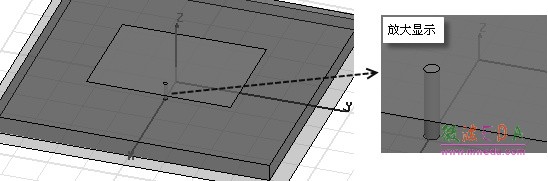

圖10.17 創建的同軸饋線

    10.5.7 創建信號傳輸端口面

    同軸饋線需要穿過參考地面，傳輸信號能量。因此，需要在參考地面 GND 上開一個圓孔允許能量傳輸。圓孔的半徑為1.5mm，圓心坐標為（9.5mm，0，0），并將其命名為 Port。

    （1）從主菜單欄選擇【Draw】→【Circle】命令，或者單擊工具欄的按鈕，進入創建圓面模型的狀態，在三維模型窗口任一位置單擊鼠標左鍵確定一個點；然后在 xy 面上移動鼠標光標，在繪制出一個圓形后單擊鼠標左鍵確定第二個點，此時彈出圓面屬性”對話框。

    （2）單擊該對話框的 Command 選項卡，在 Center Position 項對應的 Value 值處輸入圓面的圓心坐標（9.5，0，0），在 Radius 項對應的 Value 值處輸入圓面的半徑 1.5 ；然后單擊對話框的 Attribute 選項卡，在 Name 項對應的 Value 值處輸入圓面的名稱 Port；最后，單擊按鈕，生成一個圓面 Port，迭加在參考地面 GND 上。

    （3）按住Ctrl 鍵，同時從操作歷史樹中按先后順序單擊選擇面 GND 和 Port；然后從主菜單欄選擇【Modeler】→【Boolean】→【Substrate】命令，或者單擊工具欄的按鈕，打開如圖10.18 所示的Subtract 對話框；確認對話框的 Blank Parts 欄顯示的是GND，Tool Parts 欄顯示的是 Port，表明使用參考地模型 GND 減去圓面 Port；為了保留圓面 Port 本身，請選中對話框的 Clone tool objects before subtracting 復選框。然后單擊按鈕，執行相減操作。執行相減操作后，即從GND 模型中挖去了一塊與圓面 Port 一樣大小的圓孔，同時保留了圓面 Port 本身。

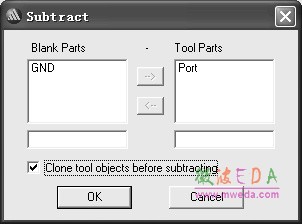

圖 10.18 “相減操作”對話框

    （4）按下快捷鍵Ctrl+D，適合窗口大小全屏顯示所有已創建的模型，如圖 10.19 所示。

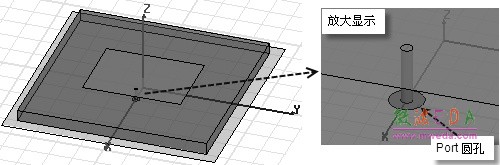

圖 10.19 微帶貼片天線模型
