CST基礎053-如何導出S參數仿真結果的touchstone文件

CST是Computer Simulation Technology的縮寫，是一款被廣泛使用的高端電磁仿真分析軟件。CST基礎使用系列文章共計有100多篇，主要講解CST仿真分析時常用的基礎操作和基本使用技巧，幫助用戶更好的理解和掌握CST的使用。

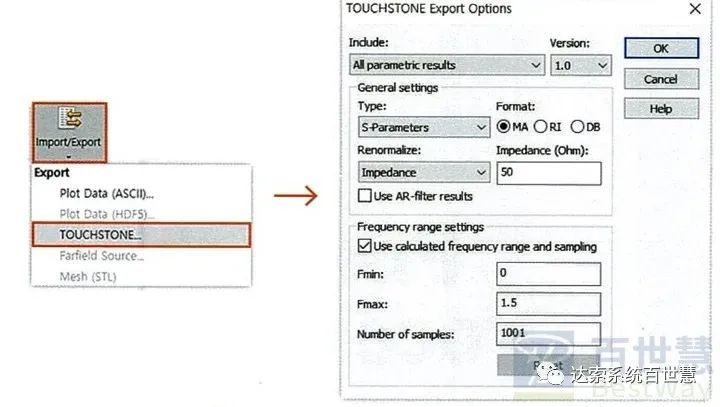

Touchstone文件的Export操作：Post-Processing > Exchange > Import / Export。

進行天線、濾波器、傳輸線等射頻元器件的仿真后，將S/Y/Z-Parameters數據提取為TOUCHSTONE文件，用于RF系統設計和優化。

并且通過該設置還可以導出ASCII、HDF5、2D/3D結果。

• Version 2.0版本中可以對各端口模式指定單獨的基準阻抗；


• Type可以選擇S/Y/Z-Parameters；

• Format 可以選擇MA (幅度/相位)，RI (實數/虛數)和DB(dB scale的幅度/相位)；

• Use AR-filter results 提取采用AR -filter的仿真結果；

• Use calculated frequency range and sampling使用仿真計算采用的頻率范圍和采樣點來提取數據；
