CST基礎083-使用AC,Combine Result任務

CST是Computer Simulation Technology的縮寫，是一款被廣泛使用的高端電磁仿真分析軟件。CST基礎使用系列文章共計有100多篇，主要講解CST仿真分析時常用的基礎操作和基本使用技巧，幫助用戶更好的理解和掌握CST的使用。

使用AC,Combine Result任務，結合頻域中的EM-Circuit仿真查看結果，操作命令：Schematic > Simulation > Tasks > AC, Combine Results。

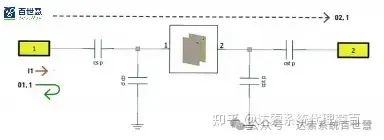

AC,Combine Result Task是在Schematic中搭建好的電路圖的External Port連接頻域的信號后，希望通過電路仿真獲得頻域結果。比如，如下圖所示，3D模型和電路圖在一起時，使用AC,Combine Results任務可以知道仿真頻域的Port1接通1W時，傳遞到Port2的功率有多少。

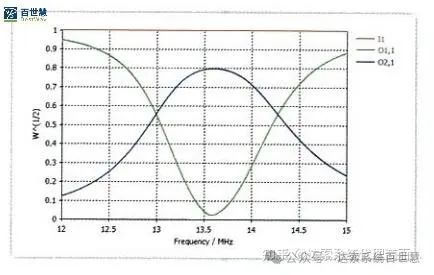

如下圖所示，進行AC,Combine Result仿真時獲得的結果是頻域的Input/Output結果?？梢圆榭炊丝?的輸入功率和反射功率，以及從端口1傳遞到端口2的功率大小。

在該仿真任務設置窗口中勾選Combine Results，能實現Schematic中的電路仿真和3D中的場仿真協同，得到包含電路圖狀態下的2D/3D 場結果。
