基于CST2024 Python內部環境的雙錐天線自動3D建模和仿真

作者 | 周蒙

CST Studio Suite 2024版里面的Python相較于之前有了大的變化。

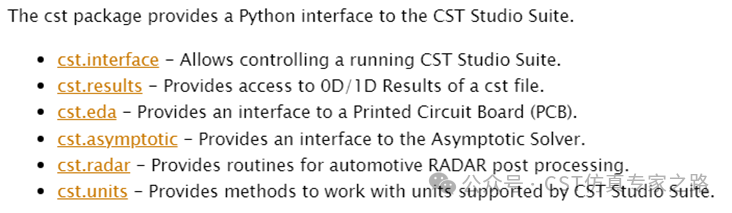

第一， 增加了cst.asymptotic ，cst.radar ，cst.units 三個包。

第二， 之前CST python只能通過外部環境去操作，現在增加了內部環境控制，可以內部運行Python腳本。

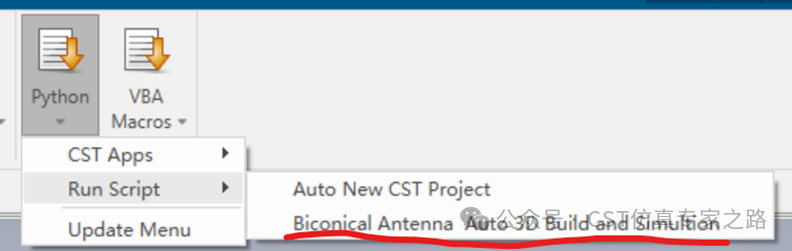

可以看出最明顯的更新是功能區欄中主頁選項卡中的新按鈕。它包含兩個子菜單：

• CST 應用程序（CST 團隊提供的腳本）

• 運行腳本（用戶可以添加自己的 Python 腳本以在     CST 中使用）

• 更新菜單（腳本變更后點擊更新腳本用）

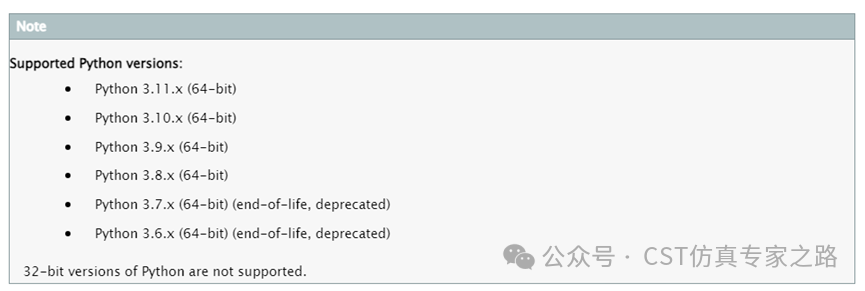

可以使用Python與CST交互來進行自動建模，仿真和后處理。CST2024還支持python的版本到 3.11。當然你需要自己下載python編譯器。

今天我們就以輻射發射的雙錐天線為例，通過CST2024 Python內部環境的雙錐天線自動建模和仿真。整個過程從設置仿真參數，建模，設置求解器，仿真都是一步自動運行。

整個自動建模的流程如下：

第一步：打開腳本

第二步：設置和保存建模尺寸參數，建立仿真頻率，邊界，背景材料。

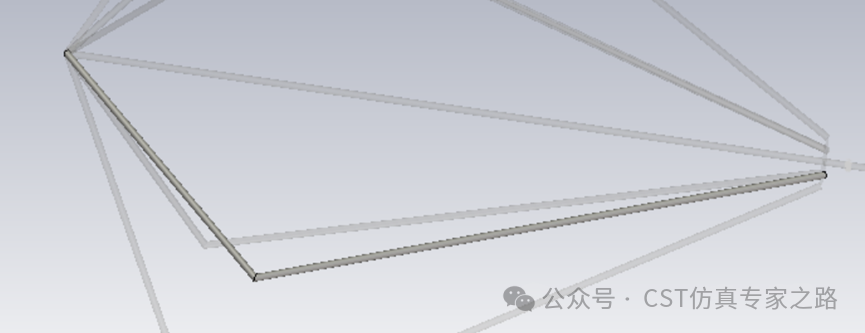

第三步：建立其中一個振子

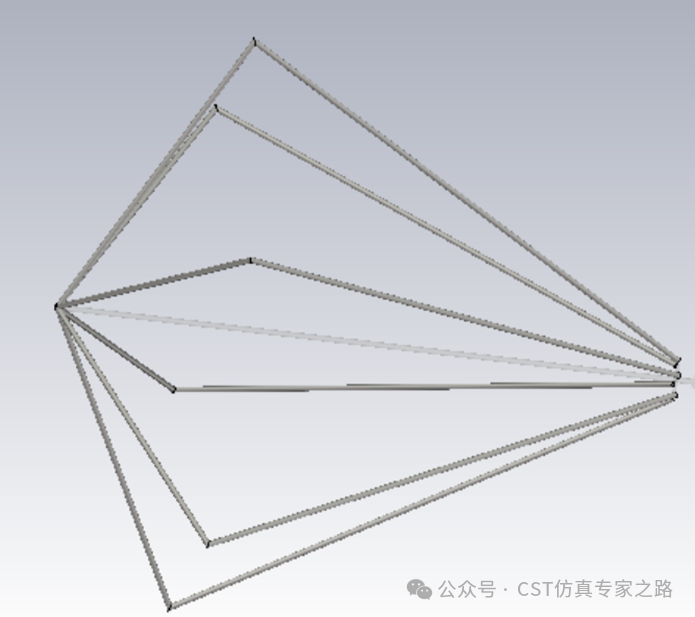

第四步：用Transform里的rotate復制5個振子，旋轉角度是60°。建立其中一個錐一樣的振子。

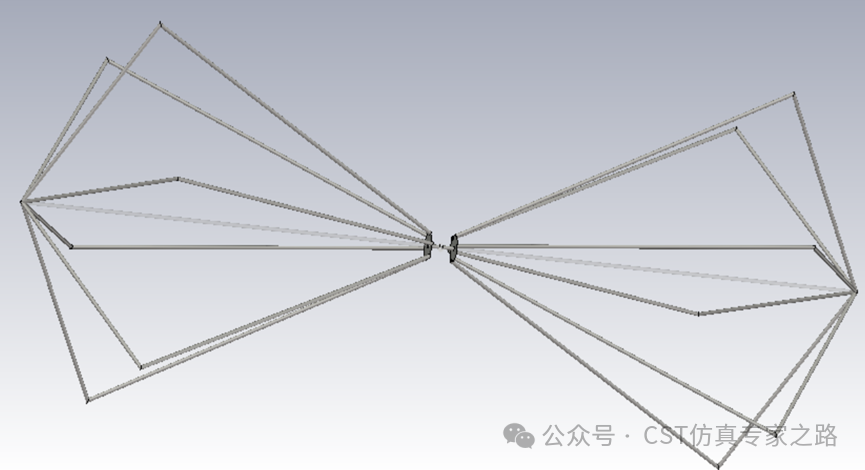

第五步，通過transform里的mirror鏡像將剛建好的一個錐鏡像180°到另一邊

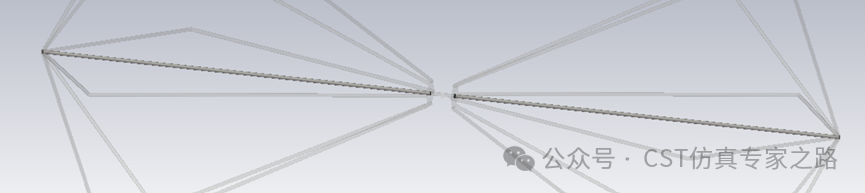

第六步，建立錐中間這個振子，并且鏡像到另一邊

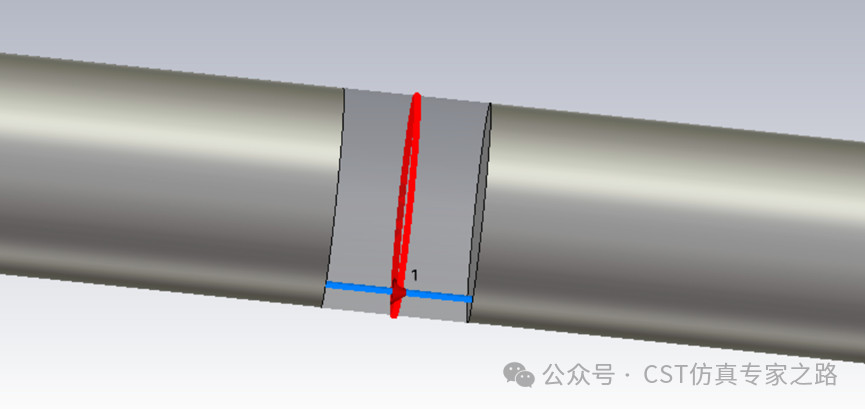

第七步，設置離散端口。

這樣一個可以仿真輻射發射的雙錐天線的模型就建立好了。通過下列視頻我們來看一下整個自動建模和仿真的過程，為了方便的展示建模的過程，我在腳本里面加了sleep函數將每一步分解開來。
