CST仿真PCB近場輻射（一）

作者 | Zhou Ming

注：圖片來自互聯網。

對于EMC工程師來說，利用近場探頭對PCB板進行近場輻射測試，不論對于電源、還是數字電路的EMC整改，都是非常有效的定位手段。通過近場測試，可以幫助工程師實現以下功能：

• 快速定位噪聲源的位置；

• 評估噪聲源的強度；

• 判斷噪聲源的分布；

• 分析噪聲源的頻譜特性；

• 分析噪聲路徑；

• 評估線纜上噪聲電流的大小；

• 評估孔縫泄漏；

• 對整改措施的效果進行評估；

與PCB的近場輻射測試相對應，利用CST可以很方便地對PCB的近場輻射做出仿真。接下來這個系列，我將會給大家展示幾種不同的PCB近場輻射仿真方法。

創建PCB模型

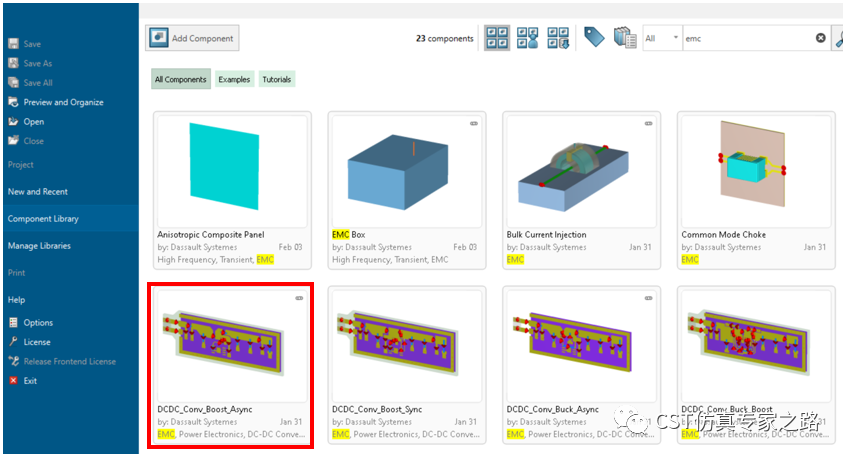

這里我們省略掉PCB模型的導入過程，直接從CST的Component Library里面調用一個DCDC開關電源的3D模型。

添加場監視器和近場probe

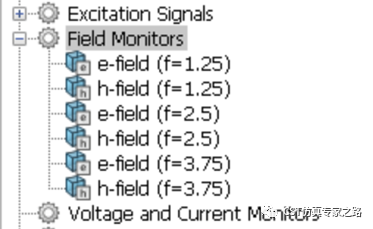

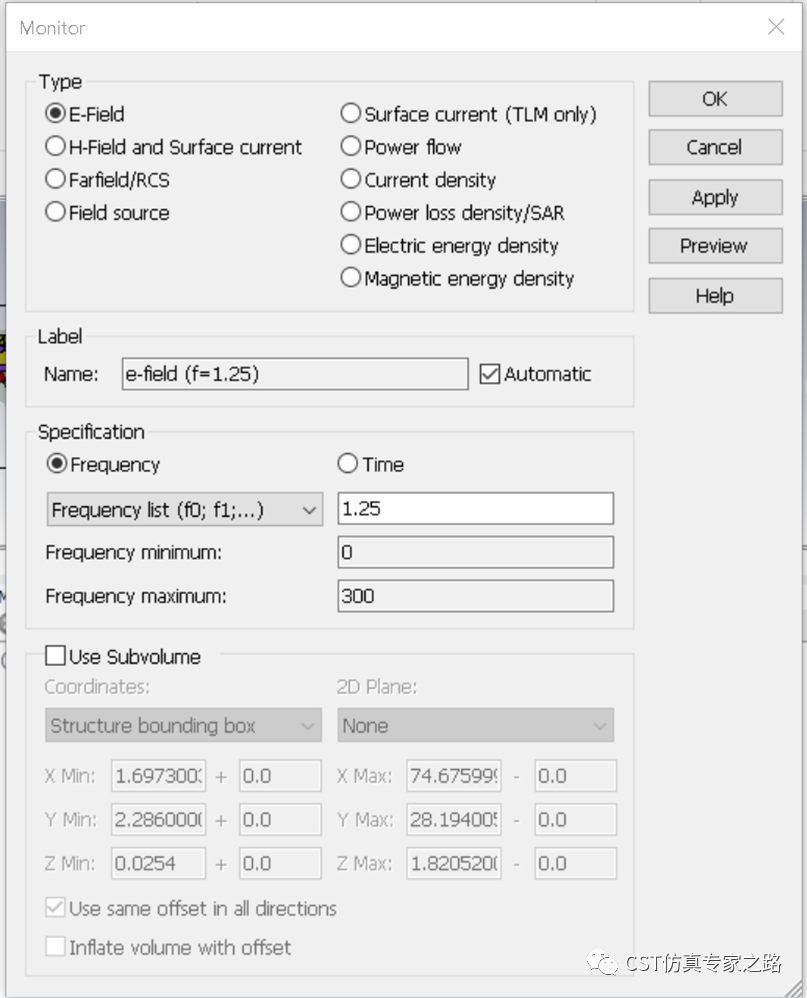

通過CST的Field Monitor同時可以添加多個不同頻點的E-Field和H-Field監視器。以開關電源為例，所添加的頻點就是開關電源的開關頻率及高次諧波。

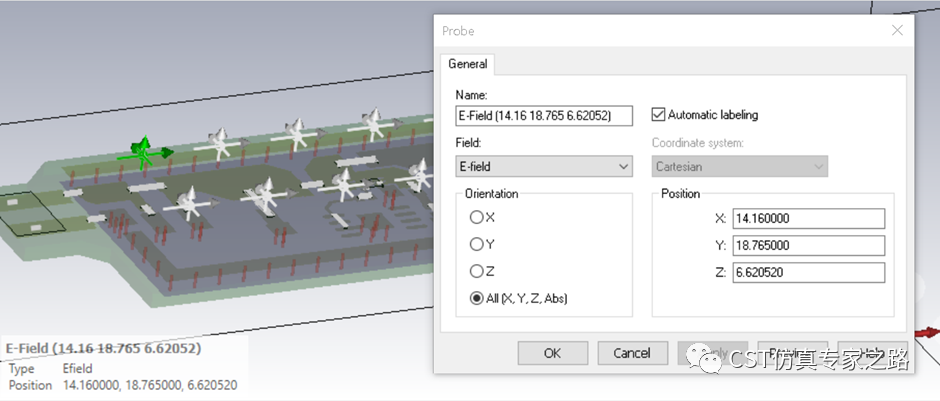

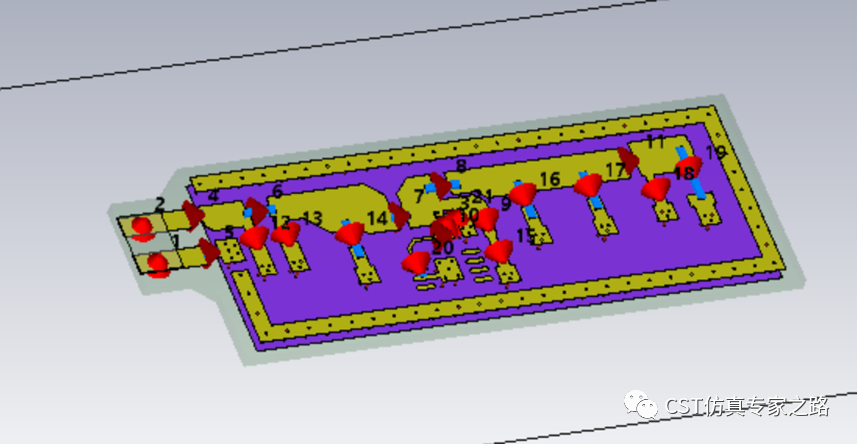

接下來在PCB上面的指定位置添加E-probe和H-probe，靠近噪聲源的區域可以多放幾個probe。

進行CST場路協同仿真

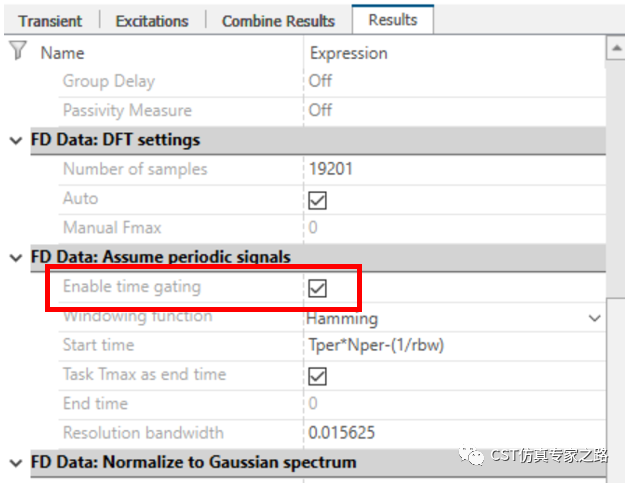

切換到電路工作室，可以看到Task里面已經創建好了Trans任務，注意Combine Results一定要勾選上。勾選Enable time gating，RBW的大小可以通過Start time的設置進行調整，小伙伴可以嘗試一下。

PCB近場結果分析

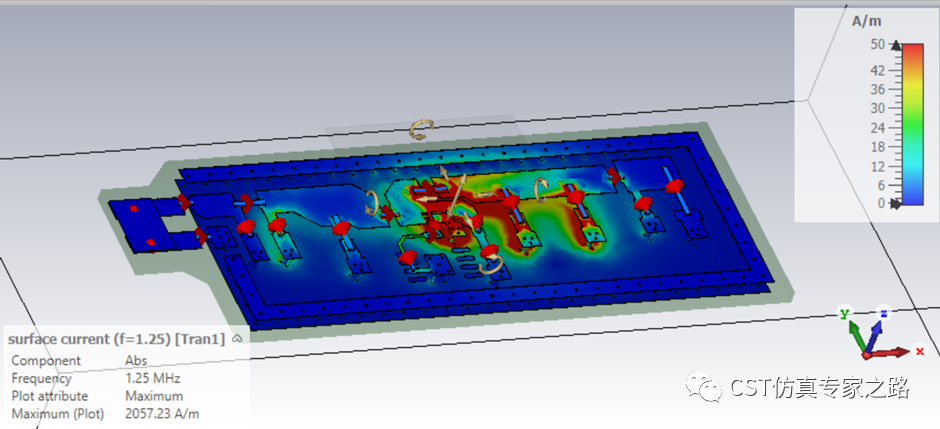

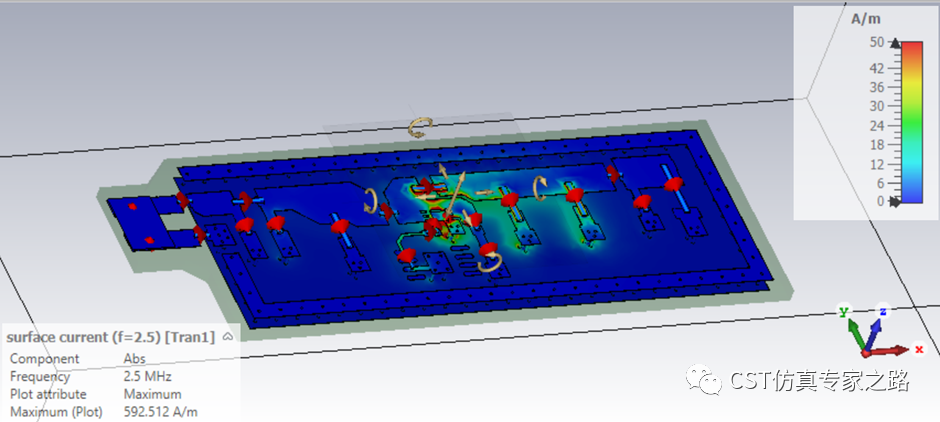

通過對比PCB上1.25MHz和2.5MHz的表面電流分布，可以明顯的判斷主要的噪聲路徑及強度。

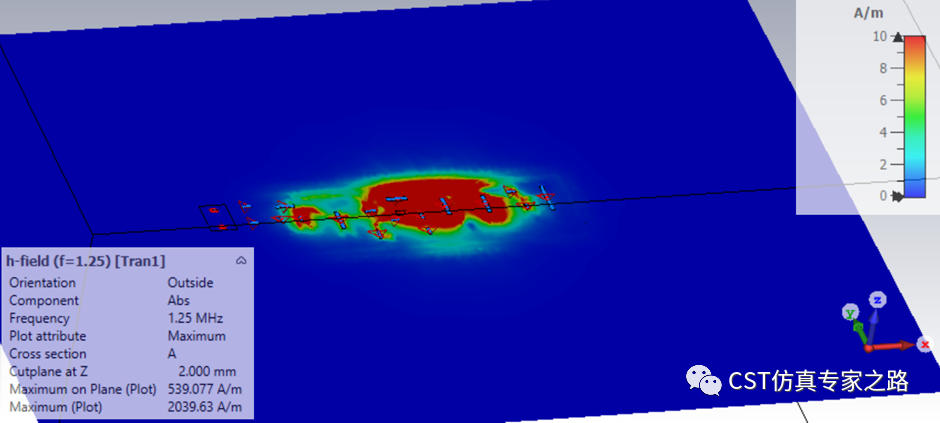

也可以通過E-Field和H-Field場監視器，查看PCB上方不同位置的電場和磁場強度分布圖。

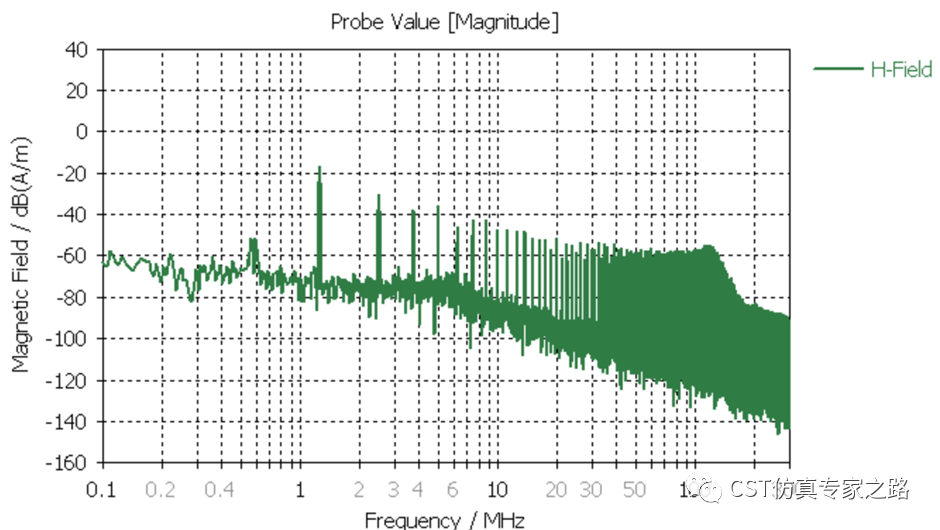

最后，不要忘了還可以通過E-probe和H-probe直接監控指定位置的電場和磁場強度。
