如何用靜電流Js求解器三維計算PCB壓降IR drop

這期我們看一下三維環境中如何用更精確的Js求解器計算IR drop。

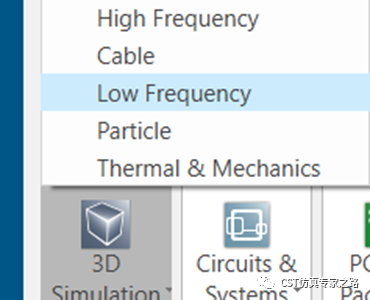

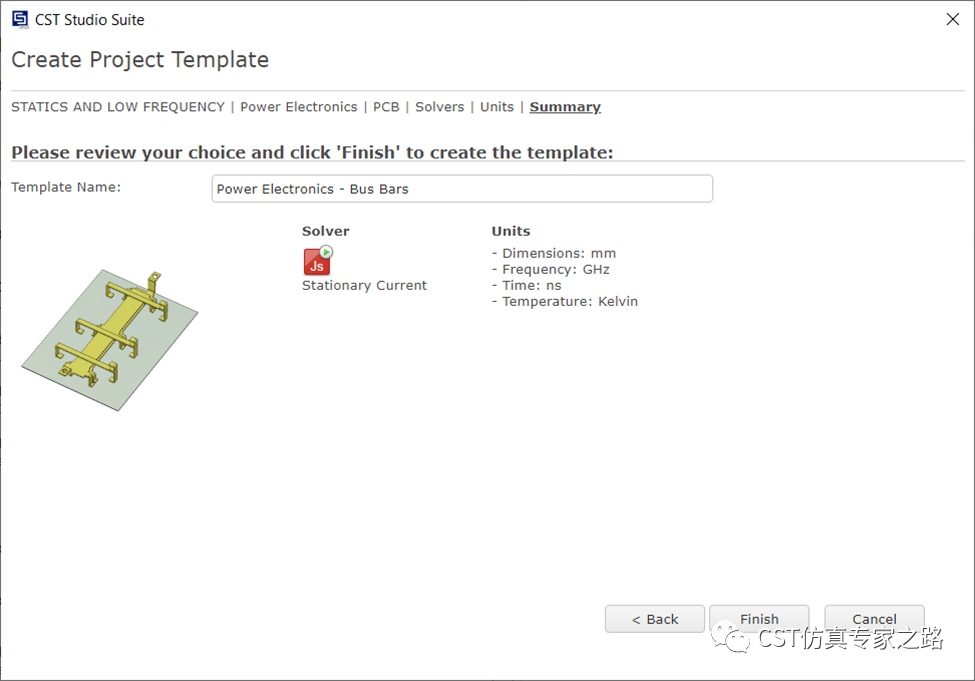

首先進入低頻工作室的方法很多，比如用模板：

或直接開啟，不過單位這些就需要手動再改：

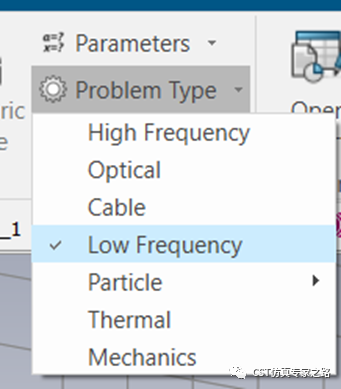

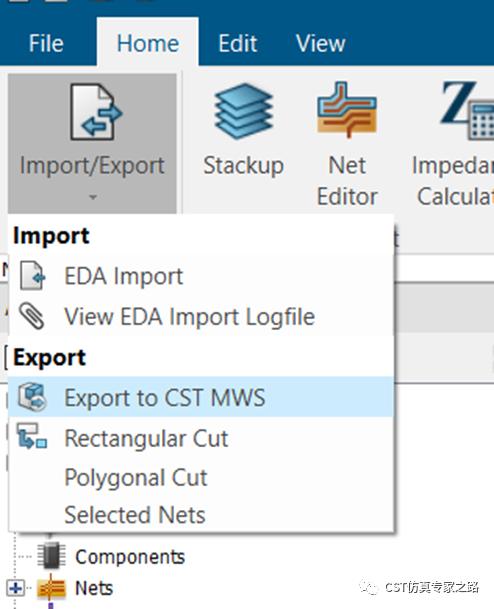

 或者PCB工作室中導出到MWS工作室，再改Problem Type到Low Frequency，再改求解器到Js：

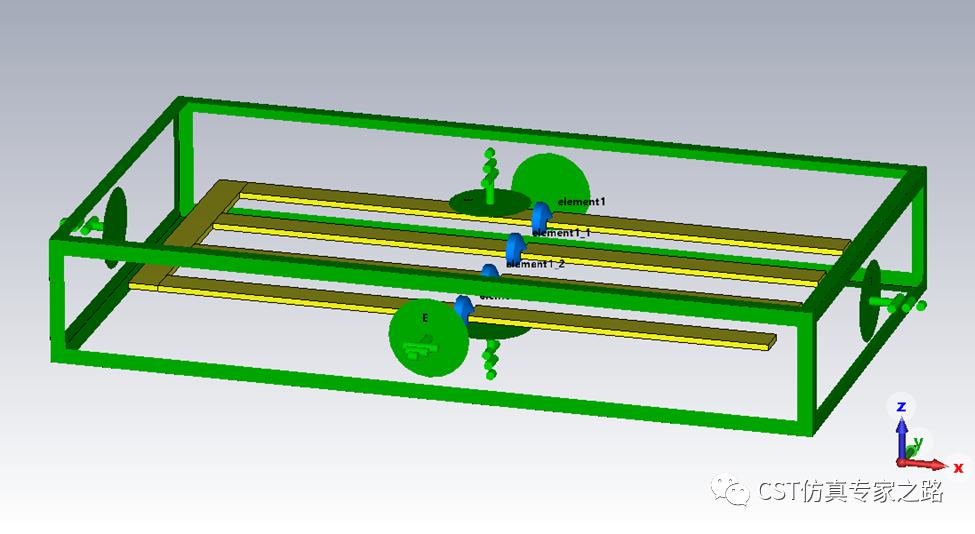

不管哪個方法，都可以創建三維的PCB了。我們用一個簡單的金屬結構表示電源板，看看如何做壓降分析。

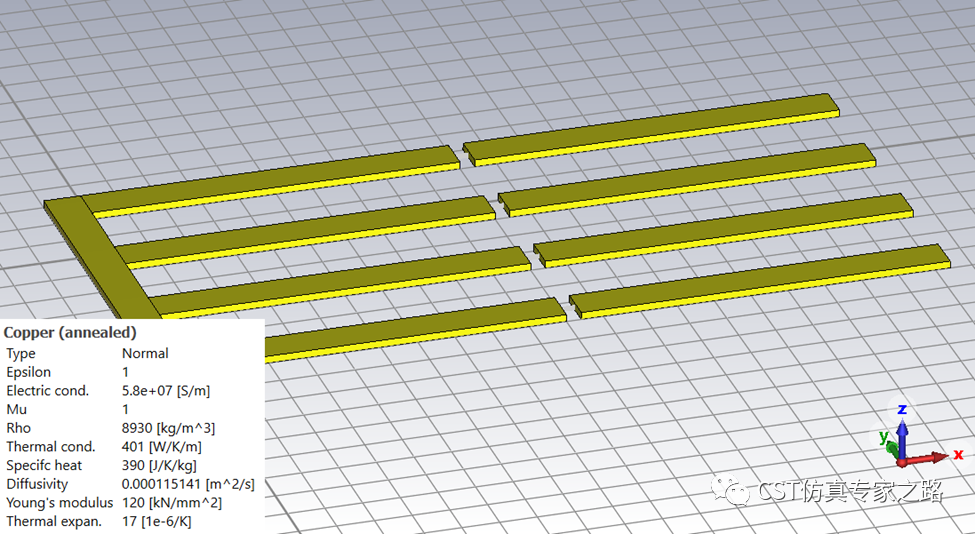

首先金屬材料需要改成Normal：

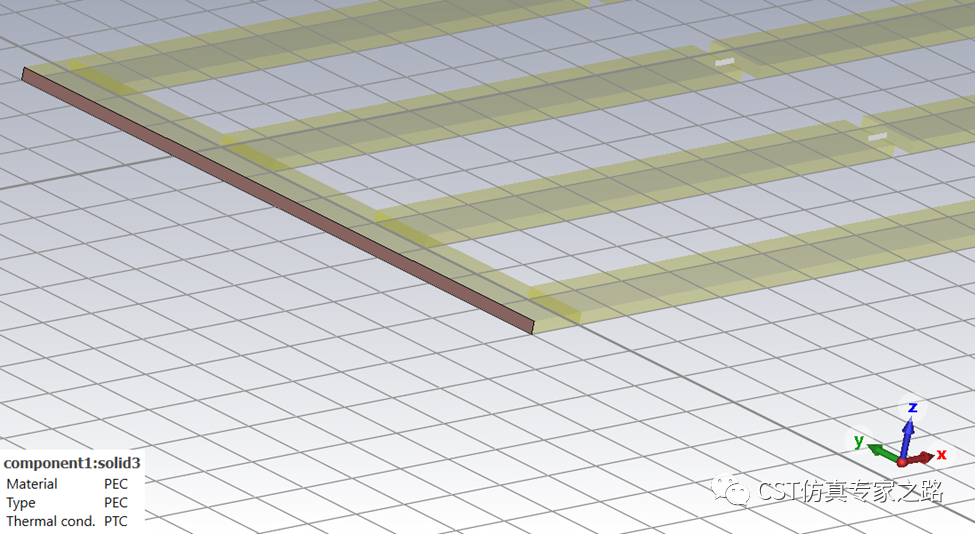

然后選面生成個PEC，用于定義電壓源：

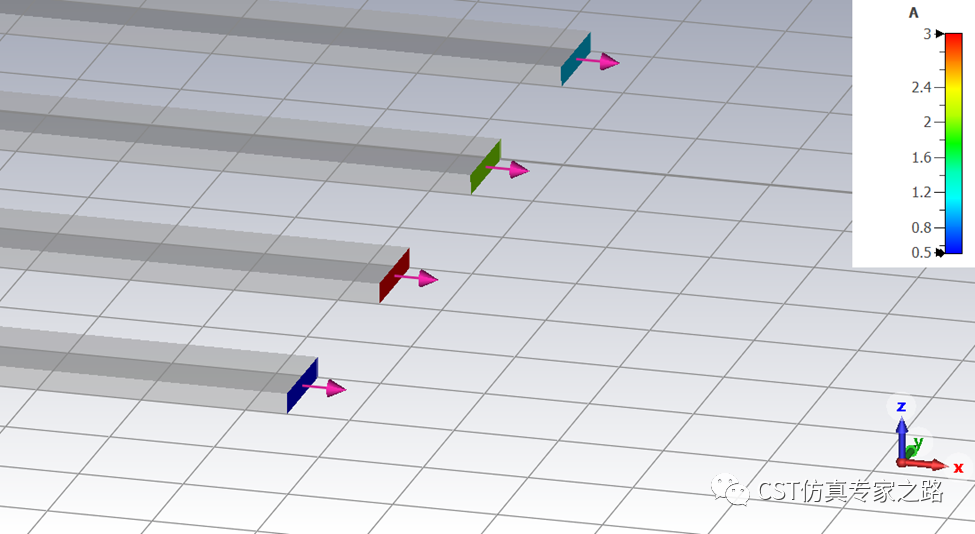

選面定義電流和方向：

因?yàn)槲覀冇盟拿骟w網格，邊界可以是電邊界加一定距離：

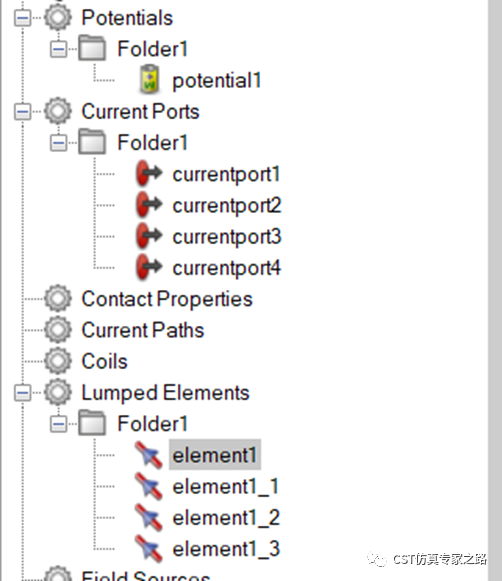

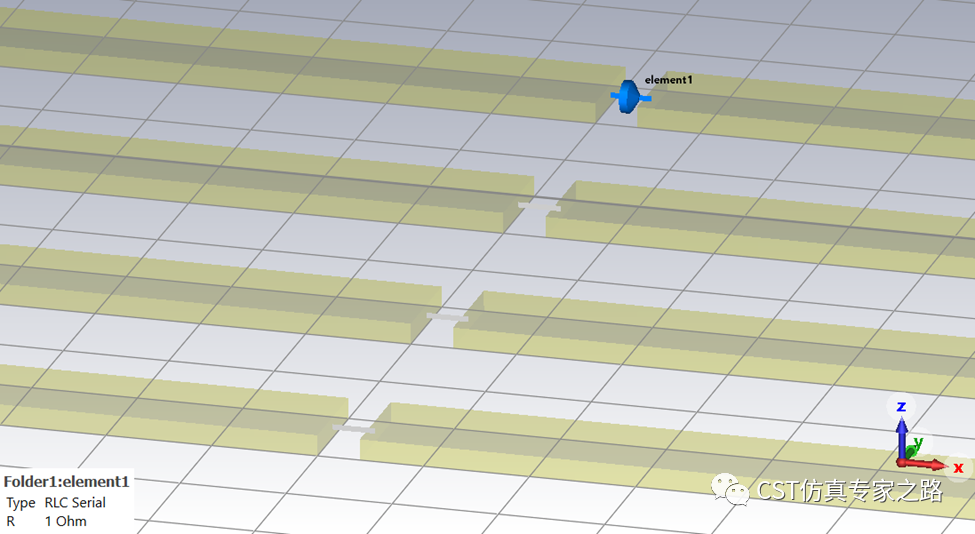

RLC都可以用直流電阻定義：

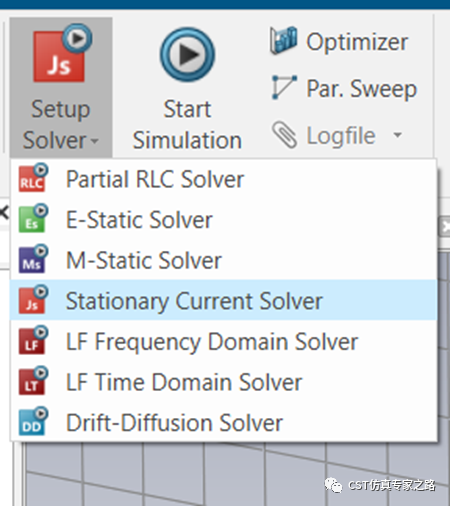

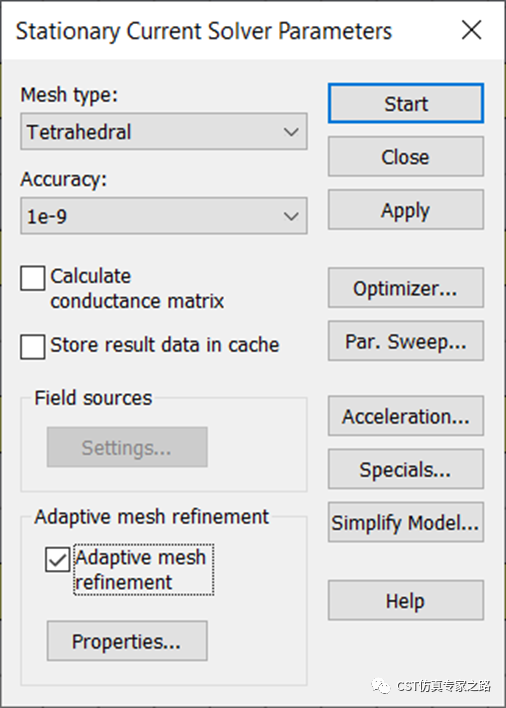

進入Js求解器，開始仿真：

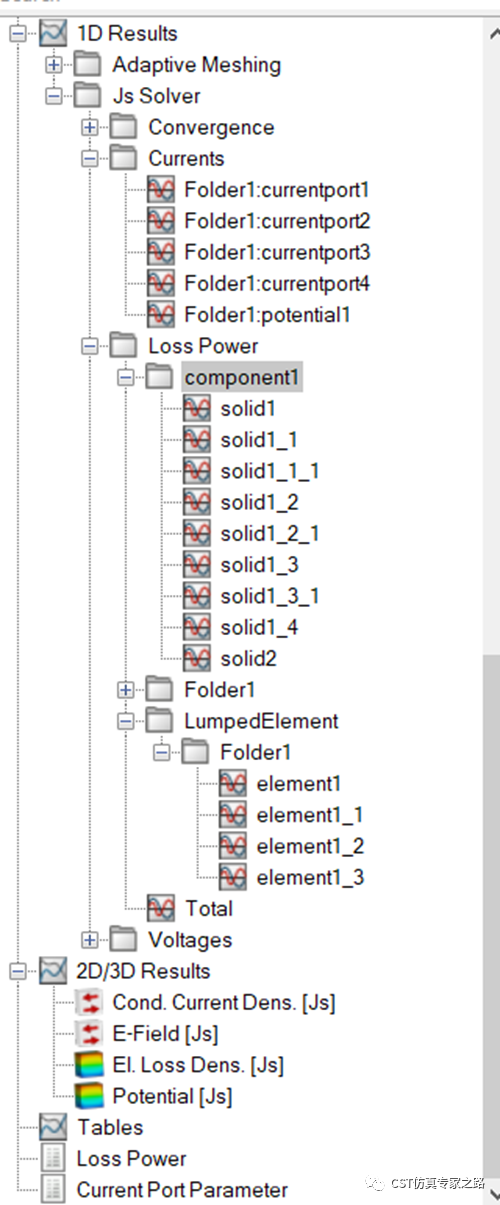

獲得一系列的結果：

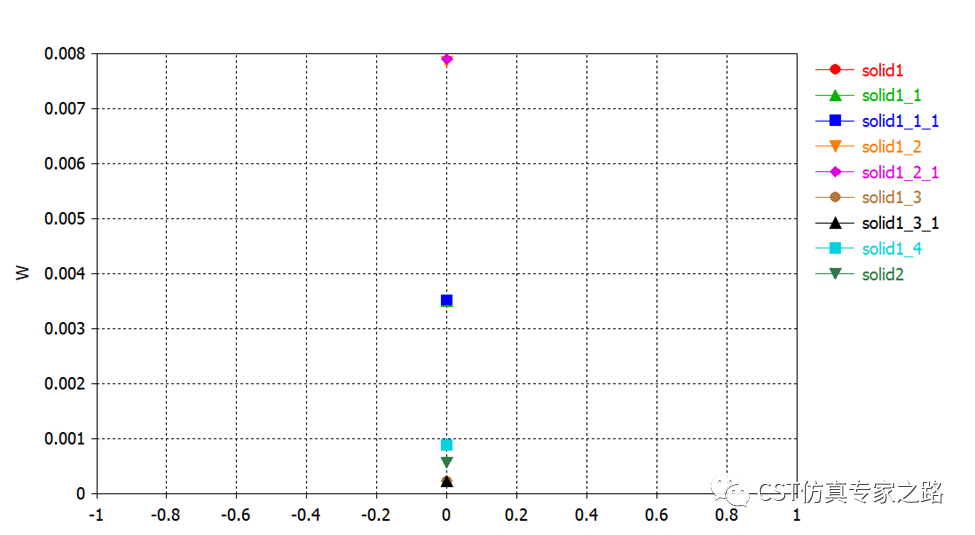

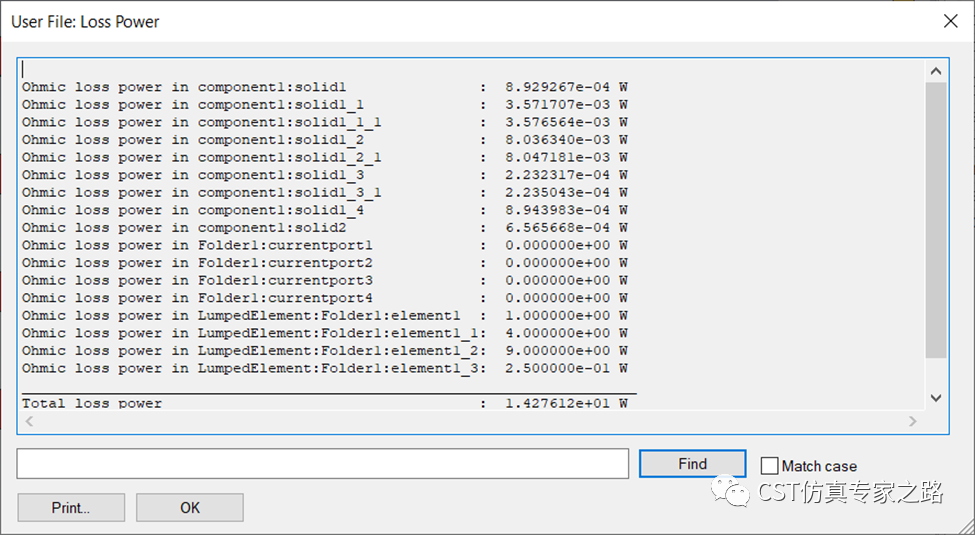

比如每個部分的功耗：

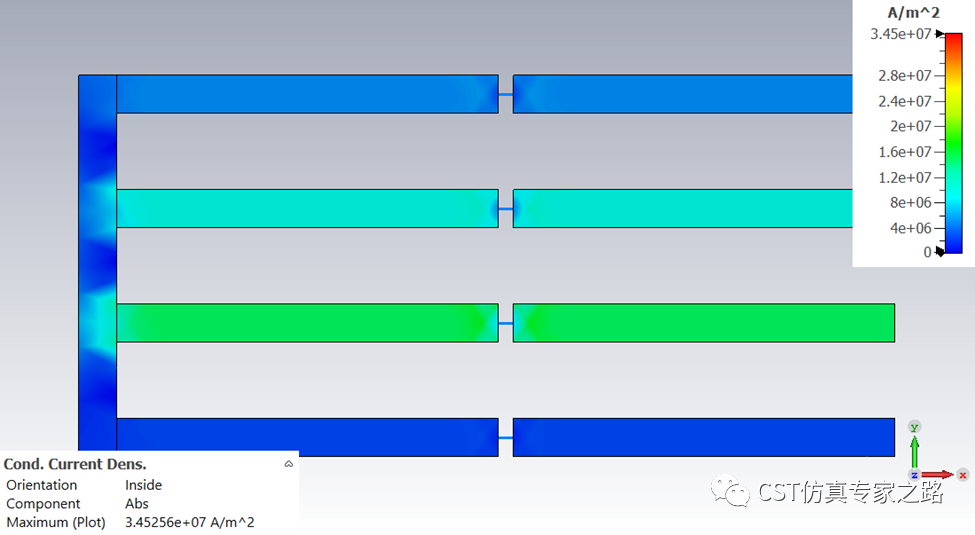

電流密度：

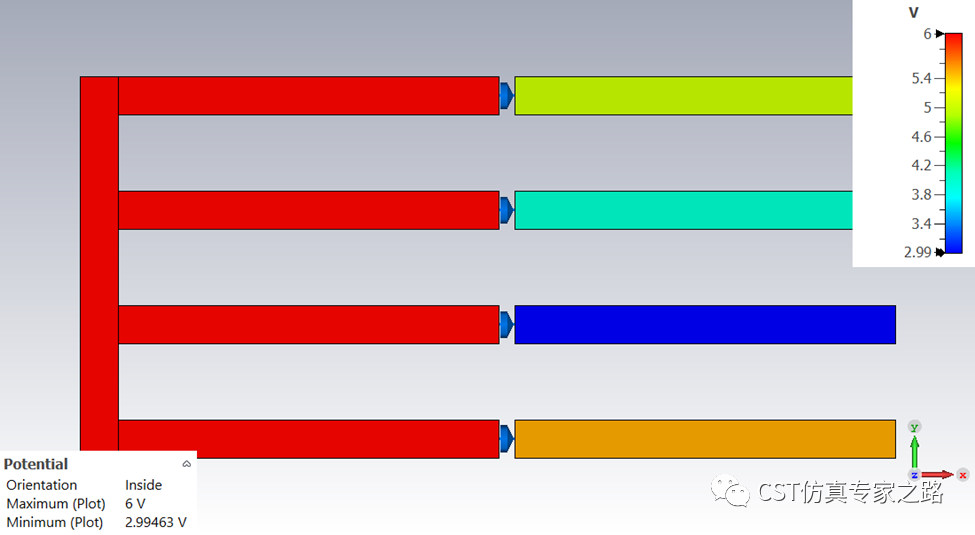

電壓分布，壓降較小，不易看出：

具體的歐姆功耗：

電流端口的電壓：

小結：

1.     PCB工作室中的IR drop是專門計算壓降的，需要定義歐姆定律的電流回路，對針腳定義電壓和電流都是要有參考點的；而Js也可以計算壓降，不需要定義電流回路，電源單向就可以仿；當然Js也可以將地回路考慮進來，只需同樣的選面方法定義反向電流端口和參考電壓（0V）。

2.     Js計算壓降是三維“全波”的算法，計算資源更高，精確度更高；這里并沒有對網格和精確度進行收斂分析。
