如何通過粒子導入接口創建粒子源?
作者 | Danner Dan

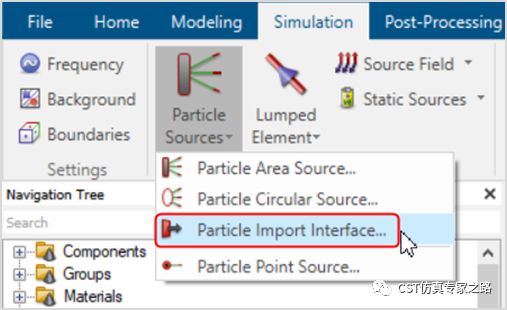

創建粒子源是粒子仿真中非常關鍵的一環，其中一種方式便是通過粒子導入接口創建粒子源。如下圖所示，在Simulation選項卡下展開Particle Sources的下拉菜單，點擊Particle Import Interface進行設置。通過定義粒子導入接口，我們可以從其它仿真工程導入粒子數據，也可以導入按照一定格式自行編寫的粒子數據。

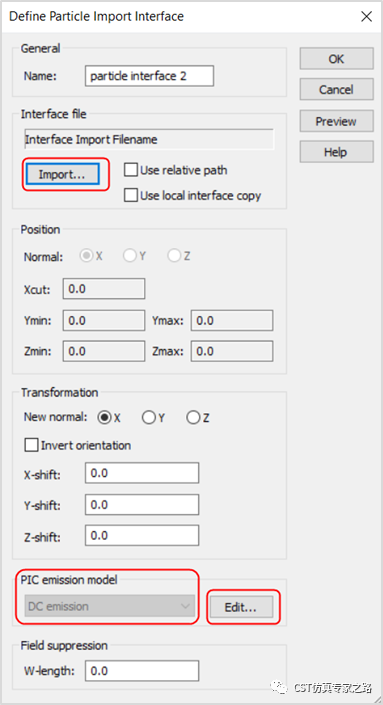

如下圖所示，在Define Particle Import Interface對話框中，點擊Import按鈕，彈出文件選擇對話框。在對話框中瀏覽并選擇要導入的粒子接口文件。
可以導入的粒子源文件有以下3種類型：
1 .pio文件：只有通過Tracking Solver的粒子導出接口（Particle Export Interface）導出的粒子文件是.pio格式。.pio格式的粒子源是一個二進制文件，不可以打開或者編輯。如果選擇導入.pio文件，在上圖中的PIC emission model一欄會自動選擇直流發射模型（DC emission），點擊Edit按鈕，進入對話框，可以定義粒子的發射屬性。Tracking Solver、PIC Solver和Es-PIC Solver均支持導入.pio格式的粒子源文件。
2. .pid文件：.pid格式的粒子源是一個Ascii文件，采用SI 單位，支持打開或者編輯。和.pio文件一樣，粒子發射過程必須使用直流發射模型，即在Define Particle Import Interface對話框中PIC emission model一欄自動選擇DC emission。Tracking Solver、PIC Solver和Es-PIC Solver均支持導入.pid格式的粒子數據文件。

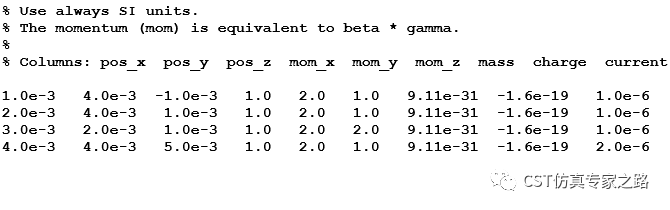

.pid格式的粒子源僅可以通過宏命令創建麥克斯韋粒子的方式獲得，路徑是Macros > Solver > Create Maxwellian Particles。.pid格式的粒子接口文件示例如下：
3. .pit文件：.pit格式的粒子源是一個Ascii文件，采用SI 單位，支持打開或者編輯，包含了粒子發射數據。.pit文件會導致粒子的發射過程與時間相關，所以僅PIC Solver和Es-PIC Solver支持導入.pit格式的粒子數據文件。

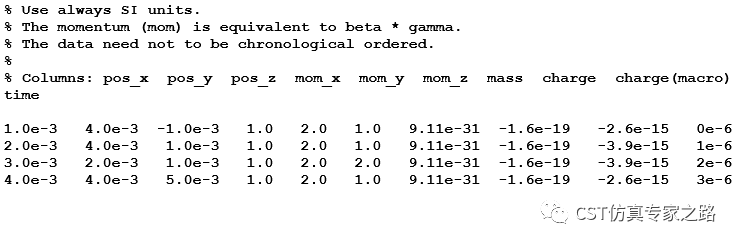

.pit格式的粒子源可以通過宏命令創建麥克斯韋粒子的方式獲得；也可以通過PIC Solver導出得到。.pit格式的粒子接口文件示例如下，可以看到數據的最后一列是時間，因此粒子的發射過程與時間相關。
